本文主要介紹如何判斷識別高壓電纜的方法以及，判斷識別電纜的四種案例，通過學習這四種方法，我們通過學習原理，通過了解帶電電纜識別儀后，可以在遇到需要進行高壓電纜識別的工作中更熟練更快速的找到目標電纜。

案例一

高壓電纜屏蔽層通常與地相連，如果高壓電纜束中，其它高壓電纜也接到公共地上，發生器上黑色輸出插孔可連到公共地上，返回電流在幾根高壓電纜屏蔽層進行分配，將返回電流分成許多支流，意味著被識別高壓電纜的差值電流較大，有用信號較清楚，"差值"的意思是輸出電流和其分得的返回電流在同一通道內，如圖1所示，圖中有5根高壓電纜，4號高壓電纜是我們需要識別的，要識別的高壓電纜中"輸出電流"為20A。假設返回電流在所有高壓電纜的屏蔽層中平均分配，在要測的高壓電纜中應有4A的返回電流，要識別的高壓電纜中的差值為：20A（輸出）－4A（返回）＝16A（差值）

案例二

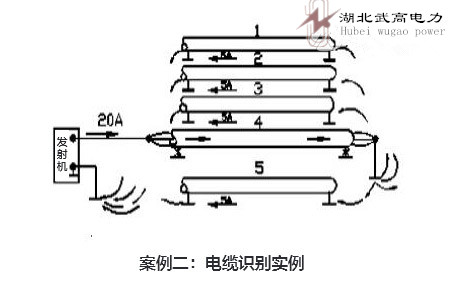

如果被測高壓電纜的屏蔽層從系統地中斷開，其差值將會得到改進，在該高壓電纜的屏蔽層中，沒有返回電流，如下圖：

圖中有5根高壓電纜，4號高壓電纜是我們需要的高壓電纜，要識別的高壓電纜中"輸出電流"為20A，由于高壓電纜屏蔽層與地斷開，在其余4根高壓電纜中分得的返回電流為：20A/4＝5A，要識別高壓電纜的電流差值為：20A－0＝20A。

案例三

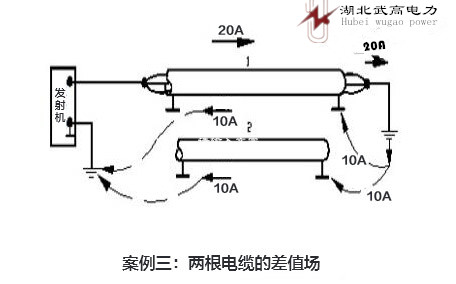

用作返回電路的屏蔽層數量越少，從差值法中得到的讀數越小，極限情況是僅有兩根高壓電纜的情況，如圖：

在圖中有兩根高壓電纜，1號高壓電纜是要識別的高壓電纜，要識別的高壓電纜中輸出電流為20A，返回電流在兩根高壓電纜的屏蔽層中分配，因此每根高壓電纜的屏蔽層的返回電流為10A，產生的電流差為：20A－10A＝10A。將高壓電纜屏蔽層從公共地上斷開，改善發生器的接地狀況，在高壓電纜遠端加一地釘，差值電流會得到改善。

圖中有兩根高壓電纜，1號高壓電纜是要識別的高壓電纜，要識別的高壓電纜中輸出電流為20A，返回電流在2號高壓電纜屏蔽層中為10A，產生的值電流為：20A－0A＝20A

案例四

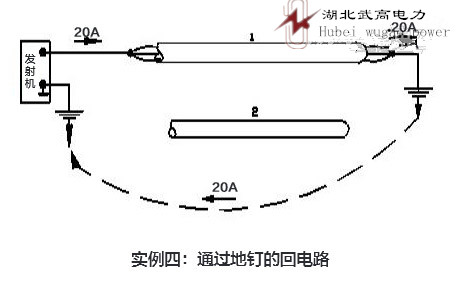

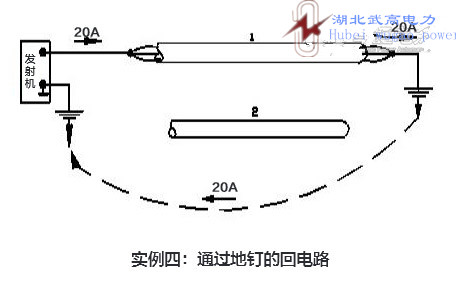

如果沒有屏蔽層來構成返回電路，返回電路可通過地釘來實現，此時需要兩個地釘，一個地釘在電流遠端與高壓電纜芯線相相連，另外一個與主機黑色輸出插孔相連，如下圖所示：

圖中有兩根高壓電纜，1號高壓電纜是我們要識別的高壓電纜，要識別高壓電纜的輸出電流為20A，返回電流通過地釘經大地回到發生器。為保證環路電阻的阻抗盡可能低，地釘與地之間要保證接觸良好。

注意：為確保人身安全，對已確定的高壓電纜，在維修開鋸前，一定要用高壓電纜刺扎器進行刺扎試驗。注：電流流過電流夾鉗標牌方向為正方向！
