產品中心

產品分類

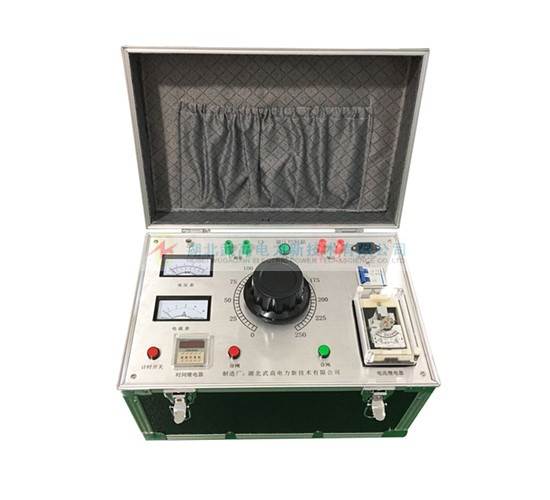

CX手動工頻耐壓操作箱

產品的特點:

產品用途

其原理簡單、結構緊湊、工作可靠,是進行耐壓試驗和調壓的理想設備。

產品儀表

裝有高壓輸出電壓表,低壓輸入電流表、過流保護表。

試驗范圍

用于0.5~100KVA試驗變壓器的調壓控制或其他需要電壓調整的場所。

操作原理

通過調整自耦調壓器輸出電壓,實現試驗變壓器額定電壓范圍內的工作電壓調節。


客戶服務熱線

027-87409251

客戶服務熱線

13871255353

      本系列操作箱用于0.5~100KVA試驗變壓器的調壓控制或其他需要電壓調整的場所。其工作原理是:通過調整自耦調壓器輸出電壓,實現試驗變壓器額定電壓范圍內的工作電壓調節。同時,操作箱(臺)內裝有高壓輸出電壓表,低壓輸入電流表、過流保護電路(操作臺為機械式過流保護)、計時以及過流聲訊報警裝置。可以方便地讀取試驗電壓值,并能可靠地保護設備。其原理簡單、結構緊湊、工作可靠,是進行耐壓試驗和調壓的理想設備。



主要技術參數:

型 號

輸入電壓(V)

適配試變容(KVA)

額定輸出

高壓電壓表KV/V

外形尺寸

(長×寬×高)m3

電壓(v)

電流(A)

XC-0.5

220

0.5

200

2.5

50/100

20×30×20

XC-1.5

220

1.5

200

7.5

50/100

26×36×24

XC-3

220

3

200

15

50/100

26×42×24

XC-6

220

6

200

30

50/100

60×45×37

TC-6

220

6

200

30

50/100

53×40×60

TC-10

380

10

400

50/25

(50/100)/100

53×40×65

TC-15

380

15

400

37.5

(50/100/150)/100

53×40×70

TC-20

380

20

400

50

(50/100/150)/100

53×43×84

TC-25

380

25

400

62.5

(50/100/150)/100

53×45×90

TC-30

380

30

400

67.5

(50/100/150)/100

65×55×117

TC-50

380

50

400

125

(50/100/150)/100

70×60×115

TC-100

380

100

400

250

(50/100/150)/100

75×70×120


注:額定輸出電流指連續5MIN工作輸出電流。


使用方法及注意事項:
1、核對試驗變壓器,測量繞阻額定輸出電壓,使之與操作箱(臺)相吻合。
2、按試驗變壓器和控制箱(臺)對應標識接好試驗變壓器與操作箱(臺)之間的聯線。
3、接通電源并合上面板刀閘,電源指示燈亮,預置時間繼電器至所需時間。并根據試品容量按控制箱(臺)電流整定參數合理設置試驗電流值。此時調壓器應回零位,如末回零控制箱(臺)將無法合閘。
4、順時針旋動手輪(TC-50以上為電動升壓配感應調壓器或柱式調壓器,可電動升壓),按2KV/均勻升壓至所需值。
5、按下計時按鍵,時間繼電器開始計時。計時時間到,控制箱(臺)會發出音響提示。重復按一下計時按鍵解除計時及音響。
6、試驗完畢,逆時針旋動手輪至零位。按停止按鈕,切斷電源,解除接線。
7、試驗過程中,如發現異常聲響或冒煙,有異味等,應立即停止升壓,迅速降壓至零,檢查無誤后,方可繼續升壓。如被試品擊穿或其它過流故障引起的控制箱(臺)過流跳閘,本控制箱(臺)會發出音響給予警示。
8、嚴禁在正常工作進切斷電源。
9、如發現調壓器碳刷過度磨損,應及時更換同規格的碳刷。

10、如設備長期未使用,在重新使用時必須用兆歐表進行絕緣測量,確定阻值不低于0.5MΩ。方可繼續使用。
11、使用本產品進行高壓試驗,除熟悉本說明書外,尚須熟悉如下規程:《電氣設備預防性試驗規程》


1. 為方便您更好的了解下載文件,正文以圖片的形式提供其部分內容預覽,如果需要完整版,請點擊下載鏈接。

2.推薦使用第三方專業下載工具下載,使用PDF閱讀器閱讀,如需WORD格式文件也可以聯系我們。

3.如果這個文件總是不能下載請聯系我們或者留言,我們會第一時間為您處理。

4.如果遇到什么技術問題,您可以撥打我們24小時服務熱線:027-87409251  13871255353

5.本站提供的說明書如用于商業用途,請告訴我們,謝謝合作!

手動變壓操作箱說明書點擊下載.pdf
