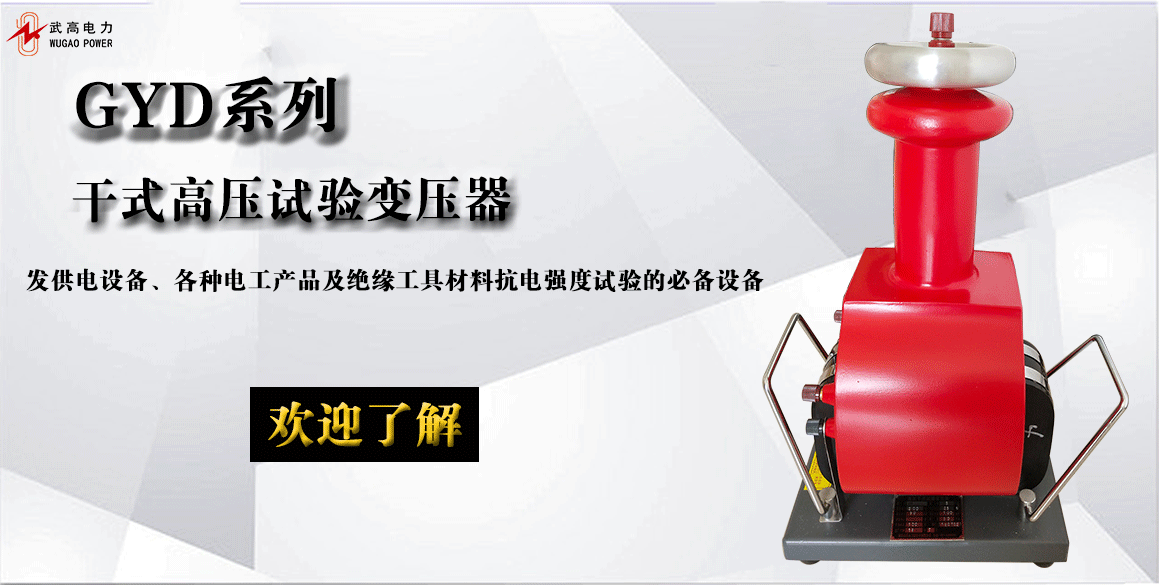

GYD 系列干式高壓試驗變壓器（工頻耐壓）及智能箱
產品工藝

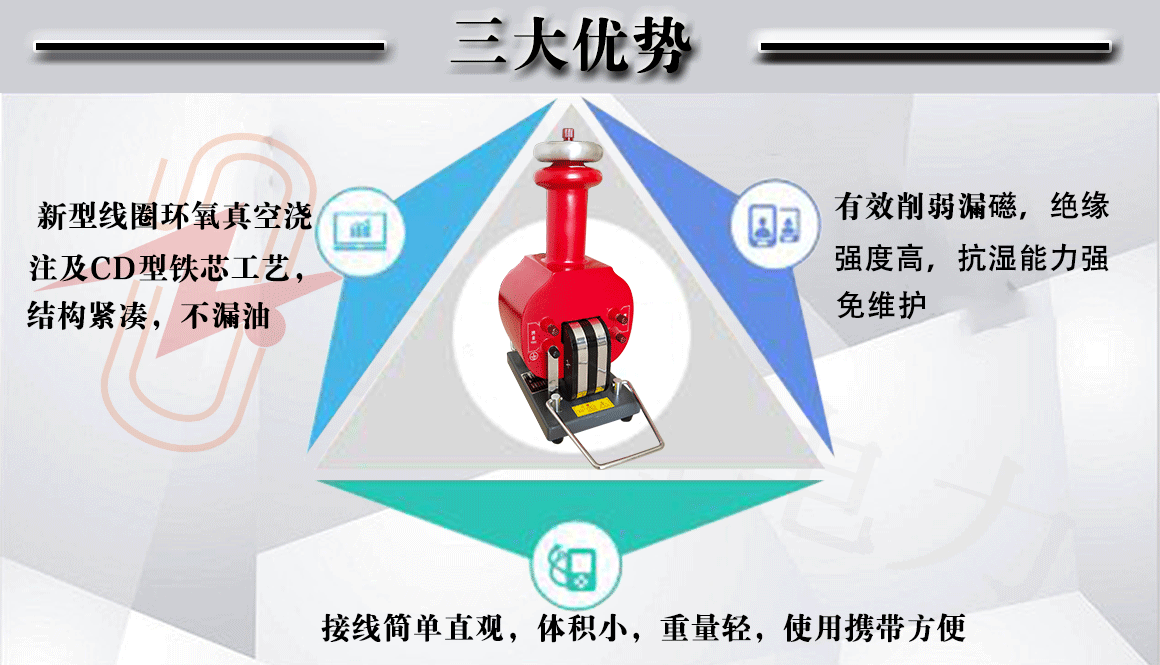

采用線圈繞組環氧真空澆注及C型鐵芯的心工藝。
產品優點
具有不漏油、重量輕、體積小，便于攜帶等優點。
輸出電壓
電壓50KV、100KV、150KV......，國標硅鋼片制造。
成套設備

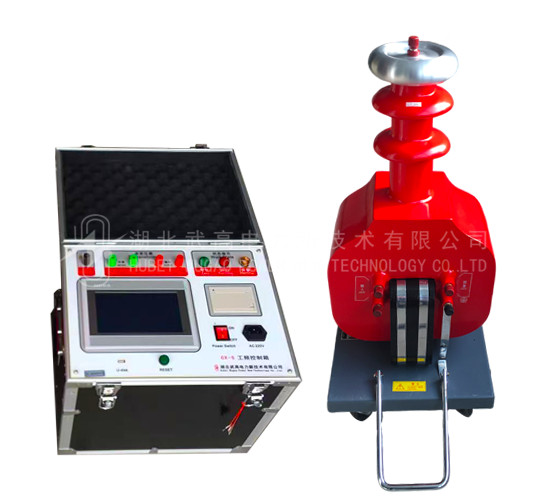

干式試驗變壓器1臺,智能(手動)控制箱1臺
客戶服務熱線
027-87409251
客戶服務熱線
13871255353
產品概述：
本系列變壓器，利用先進的生產設備，采用線圈繞組環氧真空澆注及C型鐵芯的心工藝，和同類產品油浸式試驗變壓器相比，具有不漏油、重量輕、體積小，便于攜帶等優點，特別適用于現場操作使用，是國內更新換代的新型交直流兩用高壓試驗變壓器。本系列產品適用于電力系統各電力用戶現場檢測各種電氣設備的絕緣性能試驗，電器產品的直流高壓小電流的各種電壓系統或裝置中的高壓電源。
成套設備含 : 干式試驗變壓器為1臺; 智能(手動)控制箱(臺)為1臺。
常用規格：
3KVA/50KV, 5KVA/50KV, 10KVA/50KV, 5KVA/100KV, 10KVA/100KV.
技術參數：
規 格 型 號 | 容 量 | 輸入電壓 | 輸出電壓 | 輸出電流 | 輸出直流高壓 | 重 量 |
( KVA ) | ( V ) | ( kV ) | ( mA ) | ( kV ) | ( kg ) | |
GYD-1.5/50 | 1.5 | 200或400 | 50 | 30 | 70 | 15 |
GYD-3/50 | 3 | 60 | 20 | |||
GYD-5/50 | 5 | 100 | 30 | |||
GYD-10/50 | 10 | 200 | 40 | |||
GYD-15/50 | 15 | 300 | 50 | |||
GYD-20/50 | 20 | 400 | 55 | |||
GYD-25/50 | 25 | 500 | 60 | |||
GYD-30/50 | 30 | 600 | 65 | |||
GYD-5/100 | 5 | 200或400 | 100 | 50 | 140 | 60 |
GYD-10/100 | 10 | 100 | 65 | |||
GYD-15/100 | 15 | 150 | 110 | |||
GYD-20/100 | 20 | 200 | 110 | |||
GYD-25/100 | 25 | 250 | 120 | |||
GYD-30/100 | 15 | 120 | 300 | 120 | ||
GYD-20/120 | 20 | 160 | 90 | |||
GYD-25/120 | 25 | 200 | 95 | |||
GYD-30/120 | 30 | 250 | 120 | |||
串級變6/100 | 3kVA/50kV串6kVA/50kV | |||||
串級變6/150 | 3kVA/75kV串6kVA/75kV | |||||
注：以上提供的目錄，為本公司生產的干式試驗變壓器，特殊規格， 也可根據用戶提供的參數和要求設計生產，以滿足用戶的需要。
 |
 |
 |
 |
 |
 |
☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
