產品中心

產品分類

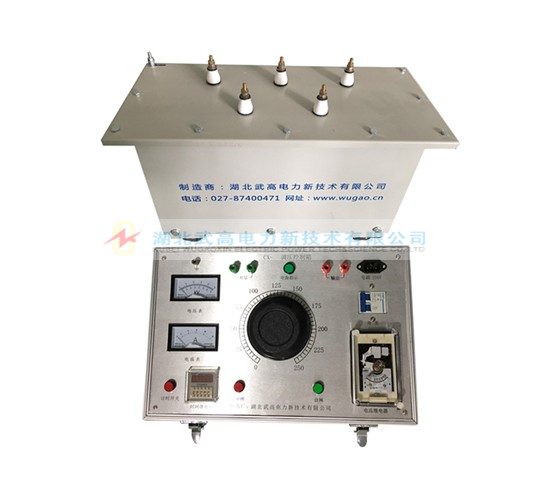

SFQ三倍頻感應耐壓試驗裝置

產品的特點:

產品用途

用于變壓器、互感器感應耐壓試驗,亦可作為150HZ局放試驗電源

高可靠性

輸入電壓:三相380V 。

高穩定

輸出電壓頻率150HZ正炫波畸變≤±1% span>

容量:

3KVA、5KVA、10KVA、20KVA、30KVA、50KVA、100KVA 。



客戶服務熱線

027-87409251

客戶服務熱線

13871255353

一、概述

       變壓器和互感器的感應耐壓試驗是保證變壓器質量符合國家標準的一項重要試驗。變壓器繞組的匝間、層間、段間及相間絕緣的縱絕緣感應耐壓試驗,則是變壓器絕緣試驗中的重要項目。基于縱絕緣試驗中的特殊性,需要通過施加倍頻電源裝置,以提高繞組間絕緣的試驗電壓,從而達到耐壓試驗的目的。
       三倍頻發生器是為滿足上述要求而設計制造,經過廣大用戶使用證明:其操作簡單、性能可靠、能較好地滿足用于變壓器、互感器感應耐壓試驗的需要,亦可作為150HZ局放試驗電源。



二、工作原理

      該裝置是由三臺單相變壓器組成,三臺單相變壓器的一次繞組接成星形,二次繞組接成開口三角形,因為加在一次繞組上的電壓較高,鐵芯飽和,三臺單相變壓器磁通中都有基頻分量和三倍頻分量,三臺單相變壓器二次開口三角形連接使基頻分量相抵消,從而實行開口三角的倍頻電壓輸出,并通過繞組外接單相調壓器,即可實現三倍頻電壓的調節。


三、產品別稱

三倍頻感應耐壓裝置、三倍頻電源發生器、三倍頻發生器、三倍頻感應電壓發生器、三倍頻試驗變壓器裝置、三倍頻感應耐壓發生器、三倍頻試驗變壓器、三倍頻試驗儀、三倍頻感應耐壓儀。


四、成套產品清單

序 號

名稱

 數 量

1

三倍頻發生器

一臺

2

CX系列三倍頻控制箱

一臺

3

出廠試驗報告

一份

4

使用說明書、合格證、產品保修卡

各一份

5

三相和兩相電源線

各一副




產品參數:

容 量KVA

輸入電壓(三相)

輸出電壓

輸出電流

外形尺寸

重   量

3

380V

360V

5A

450×250×320

40kg

5

380V

380V

7.5A

450*250*320

40Kg

6

380V

380V

10A

460*250*320

40Kg

12

380V

560V

15A

490×260×335

78kg

24

380V

640V

20A

680×280×400

150kg

15

380V

600V

20A

680*280*400

85kg



☉ 使用前檢查設備是否完好,并請對照產品說明書確認附件是否齊全;
☉ 確認設備供電電壓后,對設備通電自檢,查看設備是否能正常運行;
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據;
☉ 實驗后拆除連線并裝箱,清潔設備;并做好定期維護;
