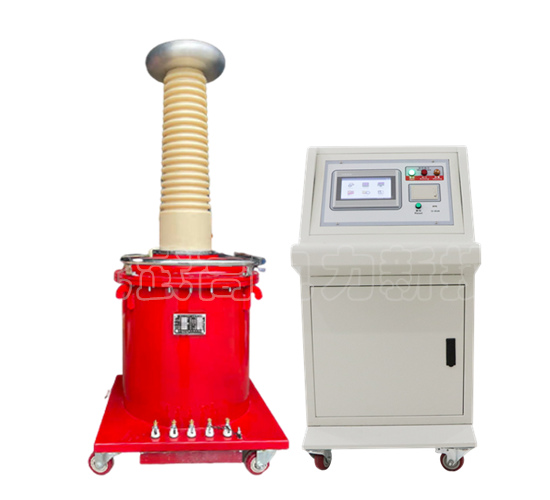

YDQ-20KVA/150KV充氣式試驗變壓器及智能臺(工頻耐壓)

產品的特點:

產品概述

本產品采用充氣式,交直流兩用,輸出單相電壓高。

產品用途

對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。

產品組成

充氣變壓器、智能控制臺各壹,配套使用。

電壓等級高

AC:交流輸出150KV   DC:直流輸出210KV



客戶服務熱線

027-87409251

客戶服務熱線

13871255353

概述  overview

YDQ輕型試驗變壓器是電力設備檢測及預防性試驗所必備的試驗設備。特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。隨著我國電力工業的發展,對試驗變壓器的電壓等級要求也越來越高,而傳統的油浸式試驗變壓器,無論在體積上和重量上還是在性能上都越來越不能滿足現場工作的要求。

隨著我國基礎科學研究的進步,新材料,新工藝的應用,把新的介質六氟化硫氣體推向了電力設備的應用領域。由于六氟化硫氣體優良的絕緣性能和滅弧性能,及不燃性,使得它作為新的絕緣介質得到廣泛的應用。

本系列產品與傳統的油浸式輕型試驗變壓器相比,重量上減輕了20%-60%(視電壓及容量等級而定),而且無油污染,單臺試驗變壓器的電壓等級可達300KV。由于采用了新的生產工藝,產品的技術性能有較大的提高,特別適用于現場工作及頻繁移動的工作條件下使用.


結構  structure

1、YDQ系列產品其設計構思,材質選擇及工藝流程都是全新的。因此不僅體積小、重量輕、外形美、而且各項技術指標都達到了<>標準要求。

YDQ系列產品采用優質冷軋DQ-151取向硅鋼片疊成多級圓柱框形鐵芯,在特制的高強度絕緣筒上用QZ型導線直接連續繞制高壓塔式線圈。外殼是適形尺寸,內充入SF6氣體。

2、YDQ產品將高壓整流硅堆裝在高壓套之內,通過短路桿的插入和抽出可變換是工頻高壓交流輸出還是高壓直流輸出。

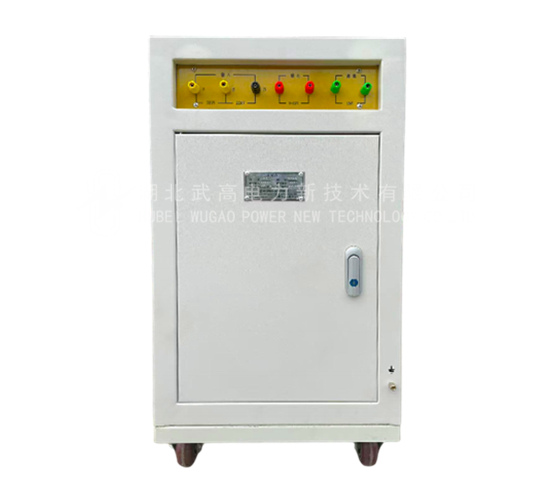

配套智能控制臺特點  Features of supporting intelligent console

● 電壓、電流、時間、狀態信息及提示信息等數據4.7尺大屏液晶顯示,讀數清晰、直觀;

● 全中文界面,操作簡單明了,可適應多種應用場合;

● 輕觸式按鍵操作,所有功能均可通過按鍵設定,提高了產品的安全性、可靠性;

● 全數字式校準方式,摒棄了陳舊的電位器調整,現場使用極為方便,精度易于控制(此功能帶密碼保護);

● 按鍵直接設定試驗變壓器變比(此功能帶密碼保護),在連接不同電壓等級的試驗器時,應用靈活自如,真正做到一個控制臺可與多臺變壓器相互配套使用;

● 狀態提醒功能,全中文引導式操作,即使在無說明書的情況下亦可熟練操控;

● 試驗過程中,屏上有閃爍的高壓符號顯示,時刻提醒操作人員注意安全;

● 試驗結果顯示功能,可自動判斷試驗結果(試驗通過或試驗失敗),并能可靠記錄試品過電流、閃洛或擊穿時的電壓;

● 試驗結果聲音報警功能,試驗通過或試驗失敗時,設備會發出不同的報警聲音,試驗人員可直接由報警聲音辨認試驗的結果;

● 暫停功能,自動控制時,此功能可做到在任意點實現升壓或降壓的暫停,暫停時間可由試驗人員靈活掌握,方便觀察試品狀態;

● 自動計時功能。自動控制時,當電壓自動上升至設定值時,設備自動開始計時,當計時時間到,顯示試驗結果,設備自動回到零位;

● 手動計時功能,手動控制時,計時器可手動啟動,當耐壓時間到,設備自動回到零位(僅臺式設備有此功能);

● 手動控制模式,此模式類似于傳統的電動升/降壓方式,上升/下降由按鈕控制,設備自動判斷上/下限位,有過電壓保護;

● 升壓速度智能控制,當電壓達到目標電壓80%時,升壓速度會自動減慢,當達到目標電壓90%時,升壓速度進一步減慢;

● 采用硬、軟件抗干擾技術相結合,性能穩定,抗干擾性強。



主要參數  Parameters

電壓輸出:

AC交流: 50KV、100KV、150KV、200KV

DC直流: 70KV、140KV、210KV

輸出容量:

1.5~300KVA

主要規格:

YDQ-J交流            YDQ-JZ交直流

YDQ-JC交流串激   YDQ-JZC交直流串激

以下紅色文字為當前設備參數。

容量

低壓

高壓

阻抗電壓

重量

外形尺寸

KVA

V

KV

%

KG

mm

1.5

200

50

5

30

200*275*640

3

200

50

5

39

240*300*690

5

200

50

5

43

250*320*700

6

200

50

5

45

250*355*710

10

200

50

5

80

260*375*750

15

200

50

5

95

270*420*800

20

400

50

6

125

285*440*820

30

400

50

6

140

295*386*840

50

400

50

7

180

320*416*910

5

200

100

6

90

410*350*1000

10

200

100

6

110

5100*440*1200

15

200

100

6

125

480*450*1100

20

200

100

6

160

500*440*1150

30

400

100

7

180

500*440*1200

50

400

100

7

290

600*460*1410

100

400

100

8

510

750*600*1500

3

200

150

10

85

450*380*1500

5

200

150

10

98

450*400*1500

10

200

150

10

180

265*380*1750

15

400

150

7

200

510*390*1800

20

400

150

7

240

540*415*1800

5

200

150

10

98

450*400*1500

10

200

150

10

180

265*380*1750

15

400

150

7

200

510*390*1800

20

400

150

7

240

540*415*1800

25

400

150

15

250

540*420*1800

30

400

150

8

265

560*430*1800

50

400

150

8

295

640*500*1850

20

400

200

10

240

540*415*1850

串激變壓器

YDQ-JC-6/50*3/50*3KVA/100KV

YDQ-JC-10/100*5/100*5KVA/200KV

YDQ-JC-10/50*JC-5/50*3/50*3KVA/150KV

YDQ-JC-20/100*JC-10/100*J-5/100*5KVA/300KV



使用說明Instructions for use

☉ 使用前檢查設備是否完好,并請對照產品說明書確認附件是否齊全;

☉ 確認設備供電電壓后,對設備通電自檢,查看設備是否能正常運行;

☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據;

☉ 實驗后拆除連線并裝箱,清潔設備;并做好定期維護;
