產品別稱 Other name

工頻耐壓機、油浸式試驗變壓器及電動控制臺、輕型高壓試驗變壓器及控制臺、工頻耐壓試驗裝置、高壓耐壓儀、試驗變壓器成套設備、等等。

概  述 Overview

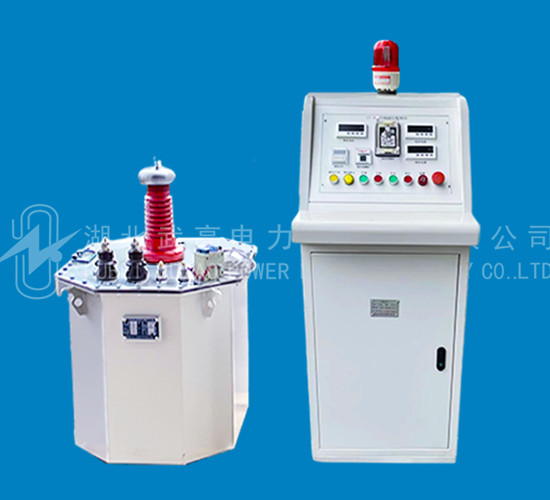

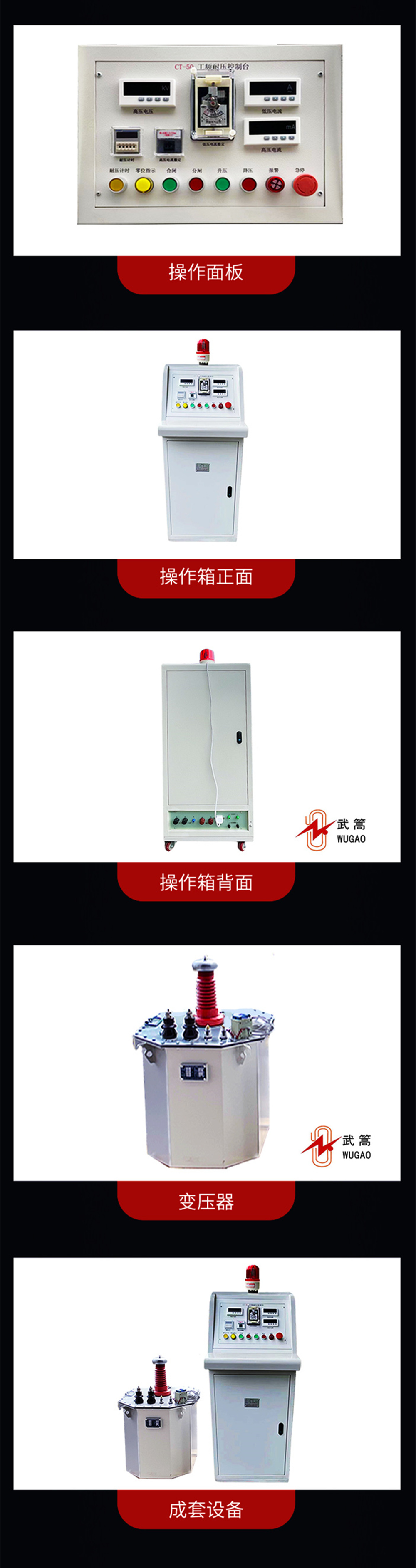

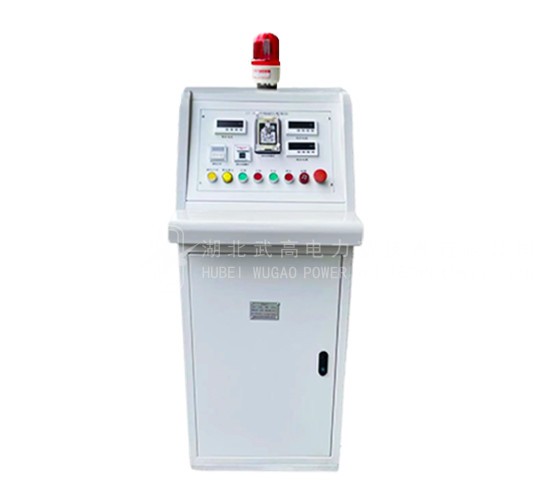

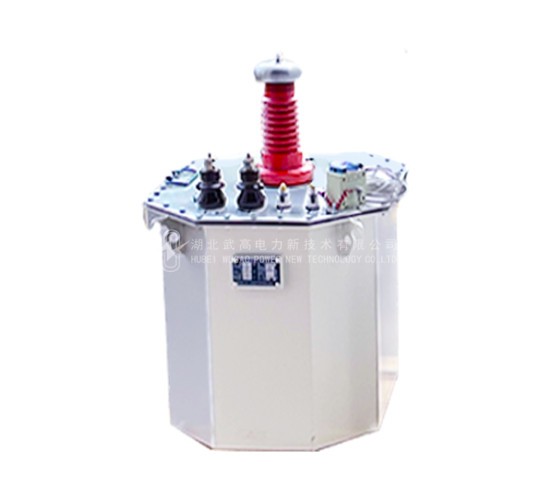

本套設備主要由50KVA/50KV油浸式試驗變壓器及電動控制臺組成，電動控制臺用于0.5～100KVA試驗變壓器的調壓控制。控制臺工作原理是：通過調整移圈式調壓器輸出電壓，實現試驗變壓器額定壓器額定電壓范圍內的工作電壓調節。同時，操作臺內裝有電源電壓表，高壓輸出電壓表，調壓器輸出電壓表，低壓輸入電流表、低壓電流過流和輸出電壓過壓保護電路、計時和過流報警裝置。可以方便地讀取試驗電壓值，并能可靠地保護設備。其原理簡單、結構緊湊、工作可靠，是對高壓電機等電氣產品進行耐壓試驗的理想設備。

技術參數 Main technical parameters

注：額定輸出電流指連續5MIN工作輸出電流。

使用方法及注意事項：

1、按試驗變壓器和控制臺，調壓器對應標識接好試驗變壓器與操作臺之間的聯線。

2、預置時間繼電器至所需時間。根據需要設置試驗電流值。

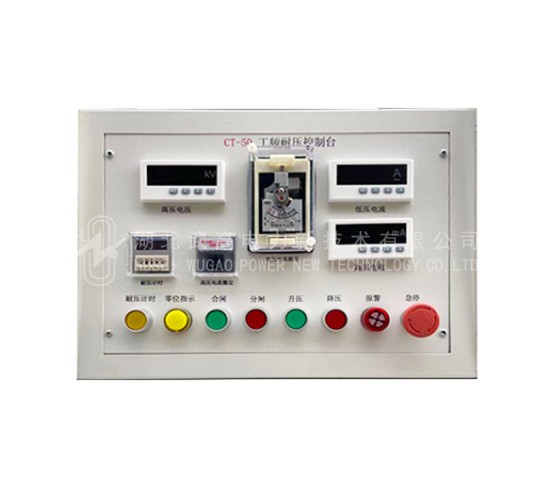

3、接通電源并合上控制臺電源空開，所有的數字表顯示都點亮，在黃色零位指示燈和紅色的分閘指示燈點亮時，點“升壓”按鈕，到達所需電壓時，按下計時按鈕，時間繼電器開始計時，計時時間到，控制臺發出聲音提示并自動降壓，重復按一下計時按鈕，解除計時及聲音。升壓過程中，如過流擊穿，電壓會自動返回，直至黃色的零位指示燈亮。

高壓電流和低壓電流整定，根據負載調整對應的高壓輸出保護電流和調壓器的輸入電流，本設備實行雙重保護，以某項的設定最大保護值，為整機脫扣保護值。

4、試驗完畢，按主電路分閘按鈕，待調壓器回零后，切斷電源，解除接線。

5、試驗過程中，如發現異常聲響或冒煙，有異味等，應立即停止升壓，迅速降壓至零，檢查無誤后，方可繼續升壓。如被試品擊穿或其它過流故障引起的控制臺過流跳閘，本控制臺會發出音響和燈光閃爍給予警示。

6、嚴禁在正常工作進切斷電源。

7、如設備長期未使用，在重新使用時必須用兆歐表進行絕緣測量，確定阻值不低于0.5MΩ。方可繼續使用。

8、使用本產品進行高壓試驗，除熟悉本說明書外，尚須熟悉如下規程：《電氣設備預防性試驗規程》

注意事項：

為了您和設備的安全，請操作人員仔細閱讀以下內容:

1.試驗時機殼必須可靠接地。

2.試驗時不允許不相干的物品堆放在設備面板上和周圍。

3.開機前請檢查電源電壓。

4.更換保險管和配件時，請使用與本儀器相同的型號。

5.本儀器注意防潮、防油污。

6.試驗時請確認被測設備已斷電，并與其它帶電設備斷開。

7.開機前請檢查輸出旋鈕是否在零位。
