一、概述：

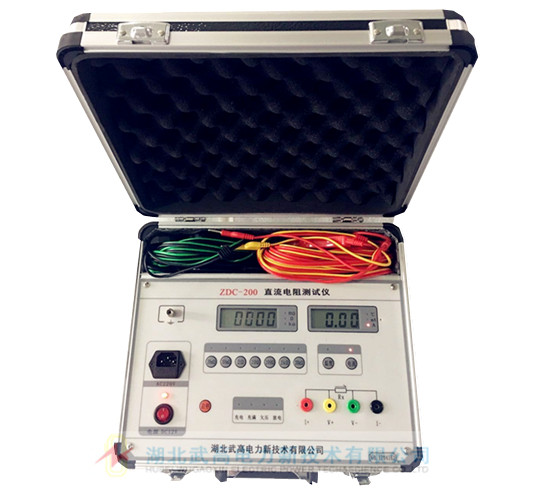

變壓器繞組的直流電阻測試是變壓器在交接、大修和改變分接開關后，必不可少的試驗項目。通過測量變壓器繞組的直流電阻，可以檢查出引線的焊接或連接質量，繞組有無匝間短路或開路，以及分接開關的接觸是否良好等情況。在以前對直阻的測量均采用QJ44雙臂電橋來測量，而這類電橋的測量電流為毫安級，測量起來時間需要很長，而且精度也較低。為了改變這種狀況，縮短測量時間以及減輕測試人員的工作負擔，本公司開發了ZDC-200-2A直流電阻快速測試儀。

本產品是取代直流單、雙臂電橋的高精度換代產品。儀器采用了先進的開關電源技術，其測量速度比電橋快一百多倍，顯示部分由四位半LCD液晶顯示測量結果，三位半LCD液晶顯示環境溫度或測試電流值，克服了其它同類產品由LED顯示值在陽光下不便讀數的缺點，同時具備了自動消弧功能。本儀器具有測速快、精度高、顯示直觀、抗干擾能力強、體積小、耗電省、測試數據穩定可靠、不受人為因素影響等優點。儀器內裝可充電電池組（12V），交直流兩用，便于現場及野外測試。

本產品符合DLT 845.3-2004《電阻測量裝置通用技術條件 第3部分直流電阻測試儀》的要求。

二、用途：

是測量電力變壓器、大型電機、互感器等各種感性負載的直流電阻及低壓開關接觸電阻、電線電纜或焊縫接口電阻的理想儀器。

三、性能特點：

● 測試速度快：本儀器最大輸出充電電流可達2A，測量時能有效地補償大電感設備電流慣性，加速了鐵芯飽和，從而縮短了充電時間，提高了測試速度，比傳統儀器單、雙臂電橋快幾百倍。

● 準確度高：本儀器除了采用先進的四端子測量法外，而且還采用先進的恒流電源技術，使得對感性負載充電電流保持在一個相對的穩定值，抗感能力穩定，抗干擾能力強，進而保證了測量準確度。并且采用國外進口優質元器件，測量結果準確度高，重復性好。

● 測量范圍廣：電阻測量范圍為1μΩ～2KΩ，量程廣。

● 交直流兩用：本儀器內附可充電電池組，交直流供電，便攜式設計，使用、攜帶方便。

技術指標：

1、使用條件：

環境溫度：0℃～40℃;

相對溫度：≤85％RH。

2、測量范圍：

本機共設置六檔量程，分別為：

1μΩ～20mΩ;

20 mΩ～200mΩ;

0.2Ω～2Ω;

2Ω～20Ω;

20Ω～200Ω;

200Ω～2kΩ。

3、測量精度：０.2級

4、最高分辨率：1μΩ

5、恒流源：

2A（1μΩ～20mΩ、20 mΩ～200mΩ、0.2Ω～2Ω）；

200mA(2Ω～20Ω)；

20mA（20Ω～200Ω）；

2mA（200Ω～2kΩ）。

6、工作電壓：

直流：11V～14V；

交流：220V。

7、功耗：≤15W

8、外形尺寸：365×330×180mm3

9、重量：5kg（含測試鉗和測試線）

☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
