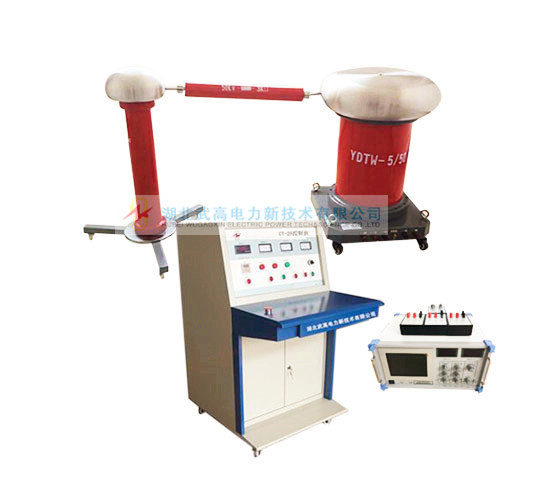

YD系列無局放系統(無局放試驗變壓器)

產品的特點:

獨立二通道數字式局部放電測量,同步采樣、處理、顯示.

高可靠性

內外同步隨意選擇,并具有零標指示及相位分辨功能。

高穩定

顯示方法:自由選擇橢圓、直線、正弦三種顯示方式。

系統配置

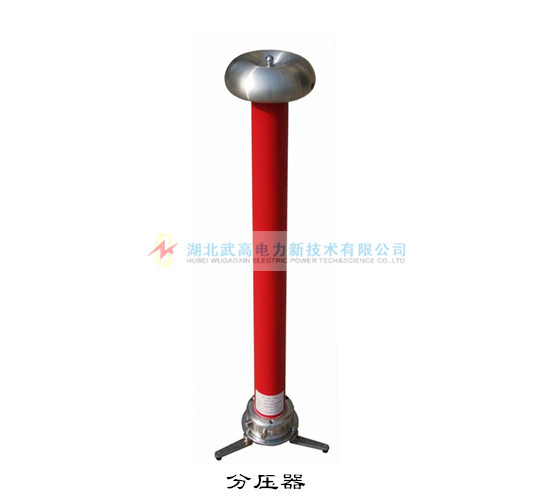

無局放試驗變壓器、控制臺、多通道局部放電儀、電容分壓器、濾波器等 。


客戶服務熱線

027-87409251

客戶服務熱線

13871255353

產品簡介:

WYD系列無局放成套裝置是我公司研制開發生產的一種新型儀器,它基本上保持了原有局部放電檢測儀的優點和功能,并致力于縮小儀器體積、重量,使之成為名符其實 的攜帶式儀器。該設備是根據IEC(270)標準,利用肪沖電流法原理研制而成,并滿足GB-7354-87、GB-1207-97、GB-1208-97中關于局部放電測試對測試儀器的技術要求。


性能特點:

1.獨立二通道數字式局部放電測量,同步采樣、處理、顯示

2.內,外同步隨意選擇,并具有零標指示及相位分辨功能

3.顯示方法:自由選擇橢圓、直線、正弦三種顯示方式

4.單個放電脈沖波形分析、以便確定放電性質

5.隨時保存試驗數據和波形,并可重新顯示。分析過去已保存的試驗記錄

6.增益范圍:各通道單獨調節,波形顯示可隨時平滑調節且不影響測量結果

7.可對特殊或隨機波形進行單次捕捉抓取并進行詳細分析

8.抗靜態干擾功能,可去除相位固定的干擾信號

9.相關濾波技術抗干擾功能,可有效去除與電源不同步的隨機干擾

10.帶通濾波器采用模擬。數字混合濾波技術、帶寬可任意組合,有效抑制各種干擾

11.任意相位開窗、單窗、雙窗任選,360度內任意選擇自由開窗

12.在檢測局部放電的同時,能夠監視試驗電壓

13.對局部放電脈進行放電測量、放電時間、波形分析

14.二維和三維局部放電圖譜顯示

15.任意存貯、編輯、打印局部放電圖形及數據,自動生成試驗報告


WYD系列無局放系統(無局放試驗變壓器)主要設備展示

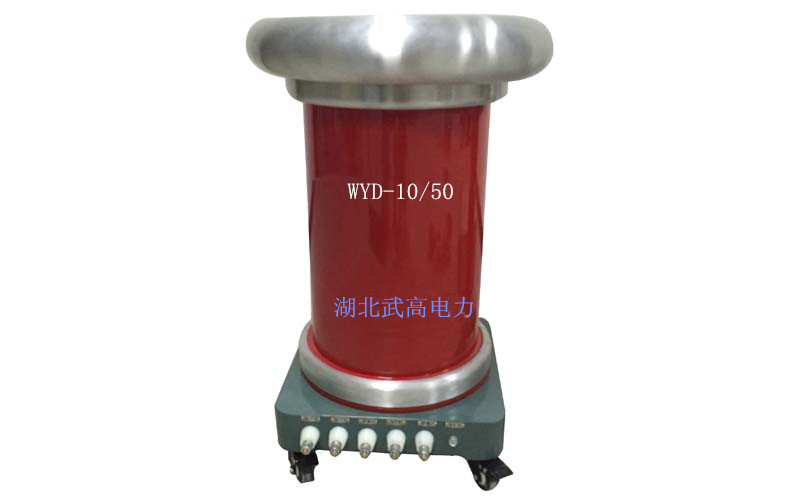

無局放試驗變壓器

                          無局放試驗變壓器

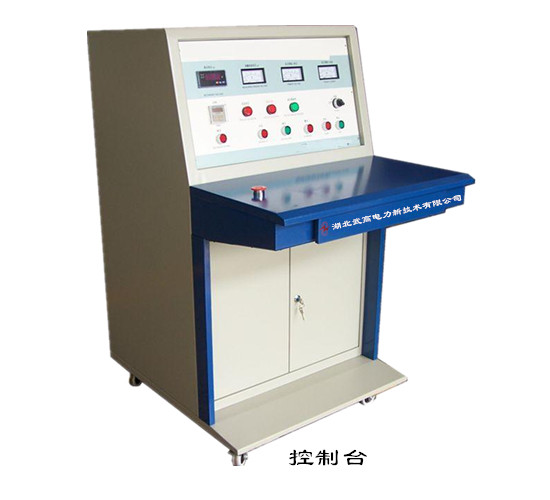

                          無局放試驗變壓器控制臺

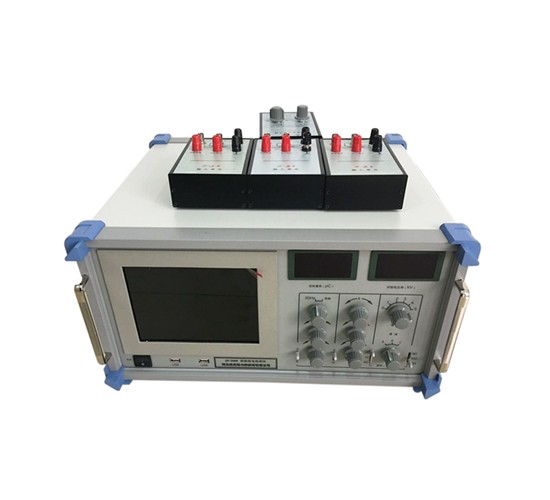

                           多通道局部放電儀



系列無局放試驗變壓器技術參數:

1.額定容量:0-1000KVA

2.額定輸入電壓:0.22/0.38/3/6/10KV

3.額定輸入電流:0-1.25A

4.額定輸出電壓: 0-800KV

5.額定輸出電流:0—375A

6.測量端額定電壓:100V

7.聯結組:11O

8.冷卻方式:ONAN

9.運行時間:100%UN,IN運行60min

                   70%UN.IN連續運行

10.相數:單相

11.頻率:50HZ


使用說明:

☉ 使用前檢查設備是否完好,并請對照產品說明書確認附件是否齊全;
☉ 確認設備供電電壓后,對設備通電自檢,查看設備是否能正常運行;
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據;
☉ 實驗后拆除連線并裝箱,清潔設備;并做好定期維護;
