一、概  述

ZKD-II型真空斷路器是電力系統中普遍使用的高壓電器，其核心部件是真空滅弧室，由于滅弧室是以真空條件作為工作基礎的，所以它不象油開關，SF6開關那樣容易檢測其質量。傳統上，真空斷路器用戶判斷滅弧室真空度的方法是工頻耐壓法，這種方法只能粗略判斷真空度嚴重碳化的滅弧室。

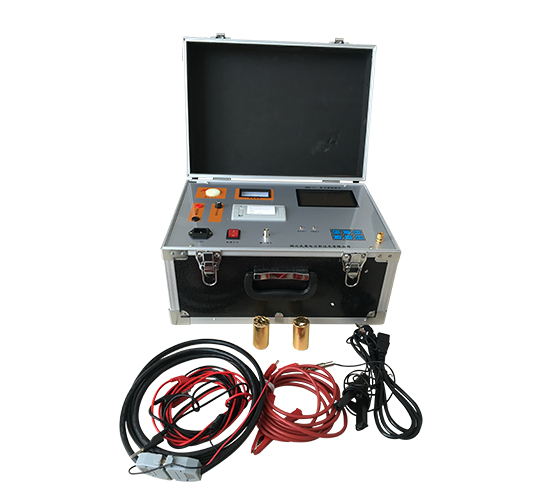

ZKD-II型真空度測試儀是真空滅弧室的真空度的鑒定設備，以單片計算機為主控單元，測試過程完全實現自動化。該儀器的采樣設計一改以往采用電流峰值做標定的方法，而采用離子電荷來做標定。這樣，有效地抑制了測試過程中瞬態電源的干擾，使測試穩定可靠。由于采用計算機為主控單元，該儀器能很方便地扣除由于環境因素產生的漏電電流。本儀器最突出的特點是：實現了真空滅弧室的免拆卸測量，直接顯示真空度值，使真空斷路器用戶詳細掌握滅弧室的真空狀態，為有計劃地更換滅弧室提供了可靠的依據，為電網的安全運行提供了有力保障，克服了工頻耐壓法僅能判斷滅弧室是否報廢的缺陷。

本儀器測量精度高，操作簡單，攜帶方便，抗干擾能力強，特別適用于供電單位現場測試，是真空斷路器生產、安裝、調試、維修的必備儀器之一。

二、測試原理

將滅弧室的兩觸頭拉開一定的開距，施加脈沖高壓，與殘余氣體分子發生碰撞電離，所產生的離子電流與殘余氣體密度即真空度近似成比例關系。對于不同的真空管，在同等真空度條件下，離子電流的大小也不相同，當測知離子電流后，通過離子電流一真空度曲線，由計算機自動完成真空度的計算，并顯示真空度值。

本儀器分兩種用途使用：

1、用于真空滅弧室生產線中滅弧室的質量控制，斷路器生產廠家的滅弧室的入庫檢驗。

2、用于檢測安裝于開關整機上的真空滅弧室的真空度。這類檢測主要用于供電部門的例行檢修及容量試驗中對真空滅弧室承受能力的判定。

技術參數:

1.真空度測量范圍：9.999×10-1～1×10-5

2.離子電流測量范圍：9.999×10-1～1×10-7

3.測量誤差: ＜5%

4.測量分辨率：10-5pa

5.允許環境溫度：-20℃～50℃

6.空氣濕度：≤80%RH

7.電 源： AC: 220V，50Hz±10%

8.外型尺寸：420×290×210（mm）

9.高壓輸出：脈沖≤30kV15kHz

⒑.重 量： 8kg

ZKD-II真空度測試儀說明書點擊下載.pdf

使用說明：

連線：

使滅弧室觸頭至于分狀態，將高壓線和信號輸入線分別接滅弧室的動端與靜端。注意，高壓線應懸空

??制，斷路器生產廠家的滅弧室的入庫檢驗。

2、用于檢測安裝于開關整機上的真空滅弧室的真空度。這類檢測主要用

于供電部門的例行檢修及容量試驗中對真空滅弧室承受能力的判定。

注意：使用前儀器必須良好接地！  。檢查連線正確后便可開機。
