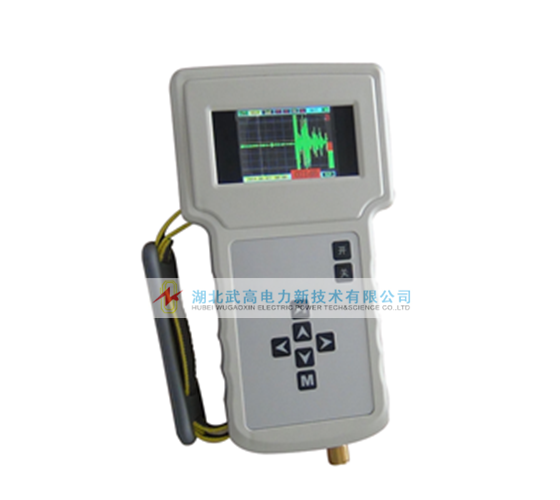

產品概述：

PD1000手持式高壓開關柜局放(超聲波)測試儀適用于高壓開關柜、環網柜的帶電局放測試。

功能特點：

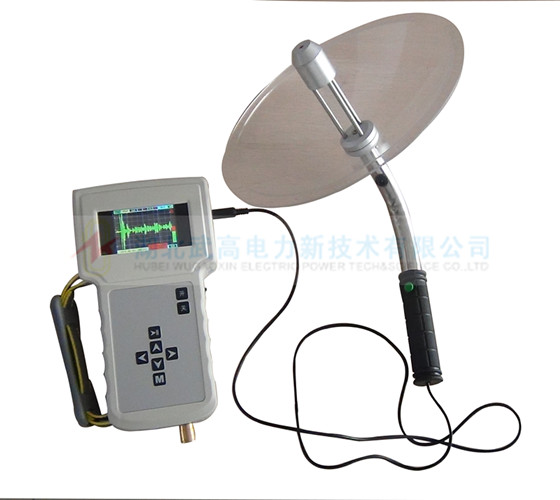

（1）配三種傳感器：內置超聲波傳感器、TEV傳感器、另配手持式非接觸式超聲波聚能器，內置式傳感器用于開關柜本體接觸式測量，手持式非接觸式超聲波聚能器用于母線橋及穿墻套管等的掃描。

（2）測量時，液晶屏顯示原始放電波形、dB值、黃綠紅三段警示值顯示，直觀可靠。

（3）以dBmV為單位，采用暫態地電壓（TEV）和超聲波檢測方式檢測局部放電的大小。

（4）當用超聲波測量時，有放電信號時，要橫比比大小，縱比看趨勢，經過兩次以上測量后方可得出結論；當用TEV測量時有放電波形時即可診斷有嚴重放電，總之，以TEV為主，超聲波為輔。

（5）增設耳機監聽功能，在超聲波模式下，可通過耳機實現對局放信號的實時監聽。

（6）抗干擾能力強，測試數據自動存儲，有利于測試記錄查閱以及測試數據后續分析。

（7）使用方便，體積小，重量輕，便于攜帶。

技術指標:

（1）TEV測量：測量范圍：-10～60dB，步長1dB，分辨率：1dB。

（2）超聲波測量：測量范圍：-60～68dB，步長1dB，分辨率：1dB。

（3）主機：顯示分辨率： 320X240；

   橫向靈敏度：50us/Div ~2m s /Div；

   垂直靈敏度：4uv/Div ~400uv/Div (超聲波)；

              400uv/Div ~40mv/Div（TEV）；

   觸發模式： Auto（自動）,  Single（單個）。

（4）PC連接接口：USB連接。

（5）充電方式：專用充電器。

（6）數據存儲：支持SD卡和USB存儲。

（7）操作時間：完全充電后每套可使用4至5小時。

（8）工作溫度：-10-45℃。

（9）工作濕度：0-90% RH 無凝露。

（10）傳感器中心頻率：40kHz。

（11）尺寸：主機  245*132*45 mm；拋物面直徑：275mm；

（12）重量：1kg（主機） 0.5kg（傳感器）；外形尺寸：48*26*33。

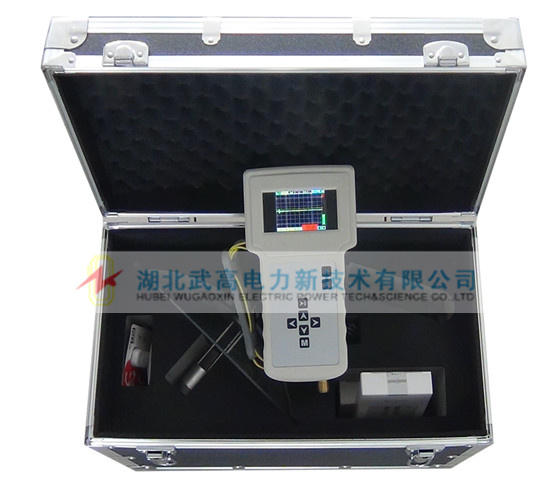

標準配置:

主機                       一臺

手持式聚能器          一個

充電器                    兩個（主機及手持式聚能器各1個）

電子脈沖發生器        一個

讀卡器                    一個

U盤                        一個

數據線                    一條

耳機                       一副

☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；

1. 為方便您更好的了解下載文件，正文以圖片的形式提供其部分內容預覽，如果需要完整版，請點擊下載鏈接。

2.推薦使用第三方專業下載工具下載，使用PDF閱讀器閱讀，如需WORD格式文件也可以聯系我們。

3.如果這個文件總是不能下載請聯系我們或者留言，我們會第一時間為您處理。

4.如果遇到什么技術問題，您可以撥打我們24小時服務熱線：027-87409251  13871255353

5.本站提供的說明書如用于商業用途，請告訴我們，謝謝合作！

PD1000手持式高壓開關柜局放測試儀說明書下載.PDF.pdf
