產品別稱：大電流溫升試驗設備，大電流溫升試驗系統，大電流溫升試驗裝置

該試驗試驗裝置主要用于母線槽，開關，開關柜和其它電器設備作電流負載試驗及溫升試驗。輸入工作電源后，可通過調節調壓器輸出電壓而獲得試驗所需的大電流，由數字控制臺、單相接觸式調壓器、單相大電流變壓器及測量標準互感器、精確時溫記錄試驗裝置組成，成套試驗試驗裝置必須連接完整，要求保護可靠。控制臺、調壓器、大電流變壓器必須可靠接地！要求本試驗裝置能滿足GB7251，GB3906關于溫升試驗的相關標準需要。

功能特點：

1.數字控制測量臺, 控制電源開關為鑰匙開關來控制試驗裝置的控制電源;電流值由客戶根據需要確定,本設備大輸出電流單相1500A，液晶屏及數字表頭顯示；

2.單相接觸式調壓器輸入電壓：兩相380V,輸出電壓：0-420V

3.單相大電流變壓器冷卻方式為自冷、戶內裝置;線圈材質：初級H級絲包銅線，耐溫度180度，次級為銅排輸出,噪音：40-65分貝

4.高精度電流互感器測量精度為0.5級

5.溫度記錄儀連接方式使用T型熱電偶測量溫度,最大采集路數為8路

6.本套設備要求可以長時間運行；

設備組成:

1、1500A 單相大電流發生器                        1臺

2、40kVA接觸式電動調壓器                         1臺

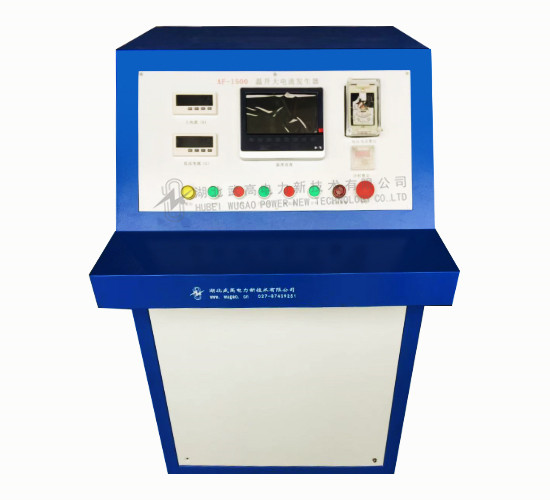

3、數字控制測量臺                                       1臺

4、0.5級1500A/5A高精度電流互感器            1臺

5、試驗裝置的內部控制電纜連接線                若干

6、溫記錄測試儀                                           1臺

7、貼片式測溫線（貼片探頭8個）                 1套

工作條件:

海拔高度：≤1000m。

環境溫度： -5℃ — +45℃。

環境濕度為25℃時，相對濕度不超過90%

主要技術參數:

使用電源：380V±10%   50Hz三相四線

設備容量：40kVA

額定輸入電流：100A；

額定輸出電流：0-1500A；

輸出電壓： 〉20V

電流測量精度：±0.5%

溫度測量精度：±1℃

波形畸變率：3%

設備噪聲：≤70dB

試驗裝置過流保護設定：額定容量的20%-100%范圍內調節

具備短路跳閘保護。

加熱時間設定：0.01秒至999.9小時任意設定

本套設備要求可以長時間運行

使用說明：

☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
