概 述 Overview
目前在高壓開關試驗時,使用整流電源帶上負載后輸出電壓會有明顯跌落,其影響對開關動作特性是不可忽視的。
開關動作電源采用了先進的補償技術和最新的電子元器件,帶有多種保護功能,性能優越??朔藥ж撦d后的電壓跌落,并帶有隨時關斷,可保證開關動作圈在通電后隨時切斷,避免線圈燒毀,工作穩定可靠。適用于電力部門做各種開關低電壓動作試驗及分、合閘試驗。

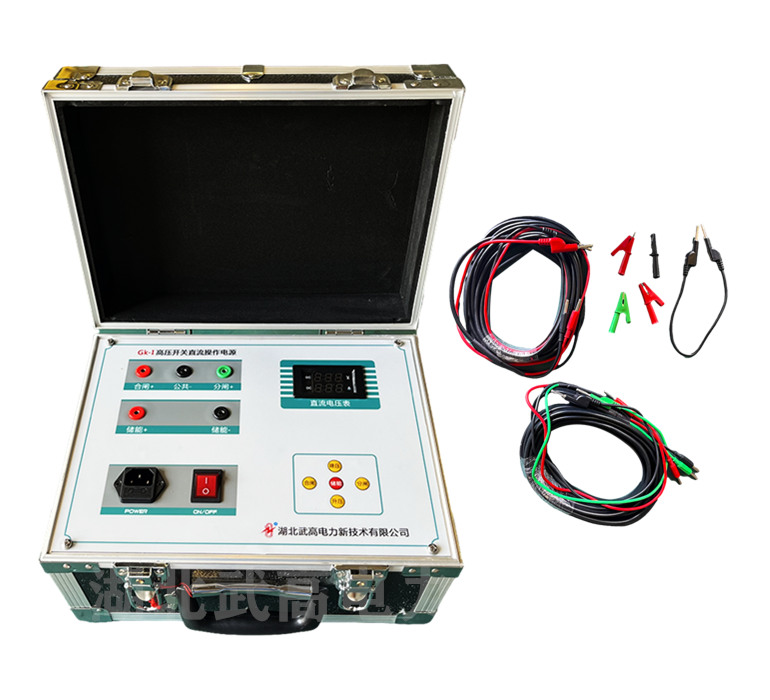

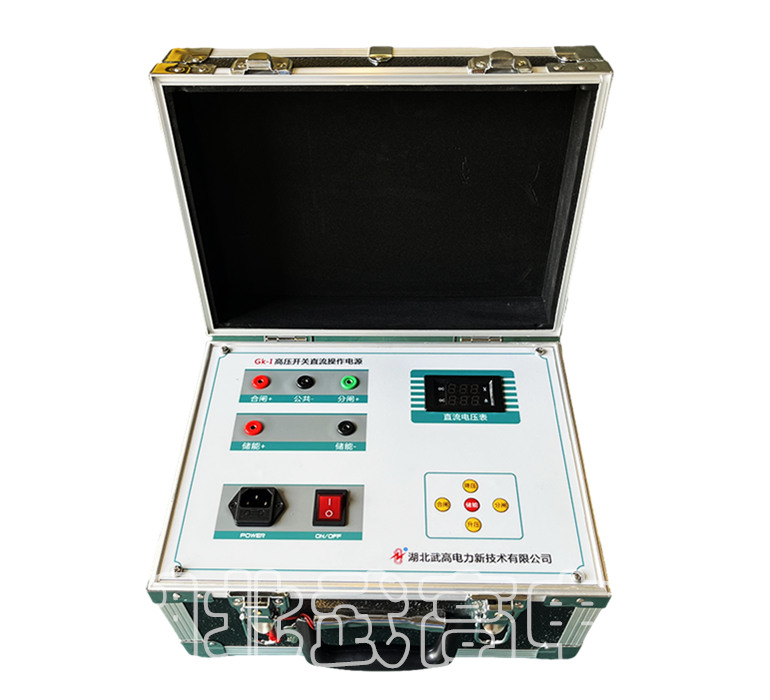

技術指標 TECHNICAL INDEX
1.電源插座:輸入AC220V±10%/50HZ
2.直流電壓表:顯示當前直流電壓數值
3.合閘、分閘按鍵:直流電壓啟動或停止
4.升壓、降壓按鍵:DC6-270V±1%
5.電流:最大20A(短時工作≤1000ms),電流≤10A時,輸出時間≤60S。
6.合閘(分閘)輸出端子:紅色端子輸出合閘正電源,黑色端子輸出負電源,綠線端子輸出為分閘正電源。
7.儲能+-:儲能電壓按鍵按一下輸出,再按一下關閉電源。
使用方法 Usage
1. 將電源線一端插入電源輸入插座內,另一端接通AC220V電源。
2. 通過上或下鍵設置所需電壓。

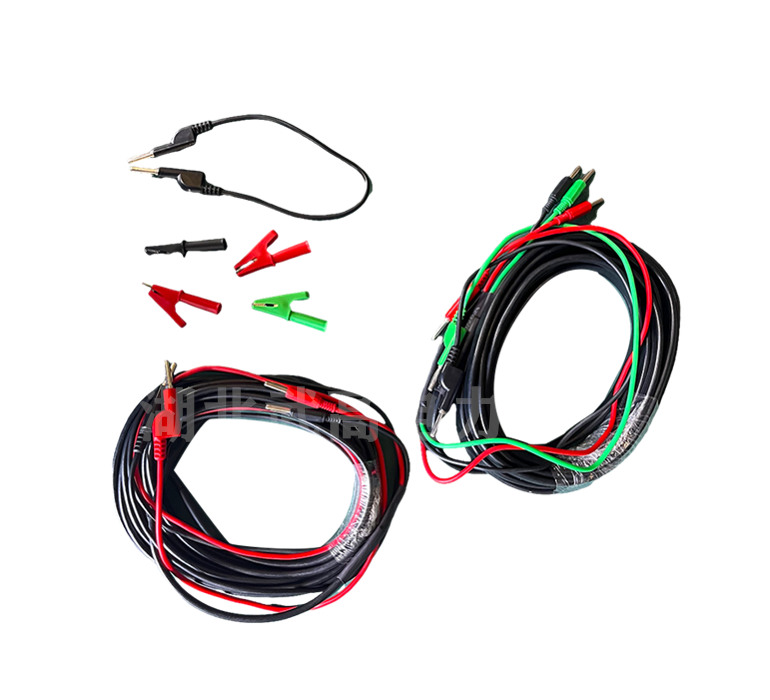

3. 將儀器的電壓輸出線和被試品的線對應接好,請按說明書接線。
4. 接線無誤后,按對應的電壓開關鍵(合閘或分閘),電壓立即輸出,手立刻松開按鍵,電源立刻關閉。
5. 合閘:目的是檢測“合閘”繼電器在額定電壓的65%(廠家提供參數)例:DC 220V 的60%=143V時應可靠合閘。調節電壓至143V時,按操作電源的“合閘”按鍵,此時開關應可靠合閘。
6. 分閘:目的是檢測分閘繼電器在額定電壓的30% 例:DC 220V的 30%=66V時,按操作電源的“分閘”按鍵,此時高壓開關應不動作。當DC 220V 65%=143V時高壓開關應可靠分閘。
7. 儲能:目的是給斷路器儲能電機供電,先設置好電壓,再關閉儀器電源,將測試線接在儲能電壓控制點,開機電壓自動輸出(只要開機就有電源輸出,請注意安全)。
8. 彈簧操動機構:目的檢測彈簧操作機構繼電器在額定電壓的70%(廠家提供參數)例:DC 220V 70%=154V調節電壓至154V,如連線為操作電源“合閘”引線,請按“合閘”按鈕,此時應聽到開關內彈簧操作機構繼電器合閘聲。
9.如果遇到什么技術問題,您可以撥打我們24小時服務熱線:027-87409251 13871255353
