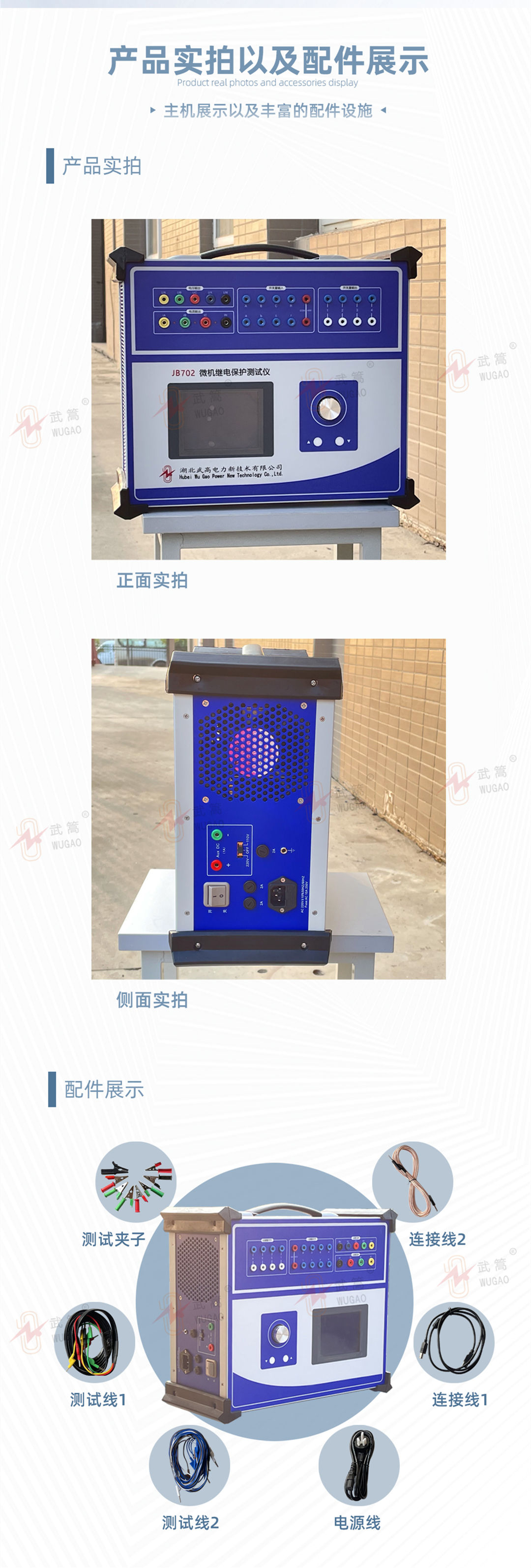

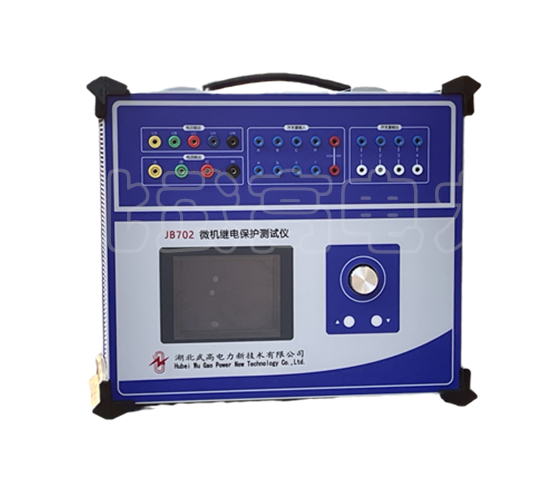

JB702三相微機繼電保護測試儀(PC機型 )

產品的特點:

產品特點

具有4相電壓3相電流輸出,每相電壓可輸出120V,電流三并可輸出120A。

高可靠性

單機操作,方便單機由方便靈活的旋轉鼠標通過大屏幕液晶顯示屏進行操作,全部中文顯

高穩定

具有獨立一路110V 及 220V專用可調直流電源輸出。

產品精度

交流電流電壓輸出0.2級;直流電流電壓輸出0.5級。

客戶服務熱線

027-87409251

客戶服務熱線

13871255353

主要特點  main features

標準的4相電壓3相電流輸出  具有4相電壓3相電流輸出,可方便地進行各種組合輸出進行各種類型保護試驗。每相電壓可輸出120V,電流三并可輸出120A,第4相電壓Ux為多功能電壓項,可設為4種3U0或檢同期電壓,或任意某一電壓值的情況輸出。

單機操作方便  單機由方便靈活的旋轉鼠標通過大屏幕液晶顯示屏進行操作,全部中文顯示。可完成現場大多數試驗檢定工作,可對各種繼電器及微機保護進行檢定,并可模擬各種復雜的瞬時性、永久性、轉換性故障進行整組試驗。開機即可使用,操作方便快捷。

雙操作方式,聯接電腦運行  通過Windows平臺上的全套中文操作軟件,可進行各種大型復雜及自動化程度更高的校驗工作,可方便地測試及掃描各種保護定值,可實時存貯測試數據,顯示矢量圖,繪制故障波形,聯機打印報表等。

軟件功能強大  可完成各種自動化程度高的大型復雜校驗工作,如三相差動試驗、廠用電快切、備自投試驗、線路保護檢同期重合閘等,能方便地測試及掃描各種保護定值,進行故障回放,實時存儲測試數據,顯示矢量圖,聯機打印報告等。

開關量接點豐富  繼電保護測試儀為8路接點輸入和4對空接點輸出。輸入接點為空接點和0~250V電位接點兼容,可智能自動識別。輸入、輸出接點可根據用戶需要擴展。

大屏幕LCD顯示屏  本機采用320×240點陣大屏幕高分辨率圖形液晶顯示屏,全部操作過程均在顯示屏上設定,操作界面和試驗結果均漢化顯示,顯示直觀清晰。

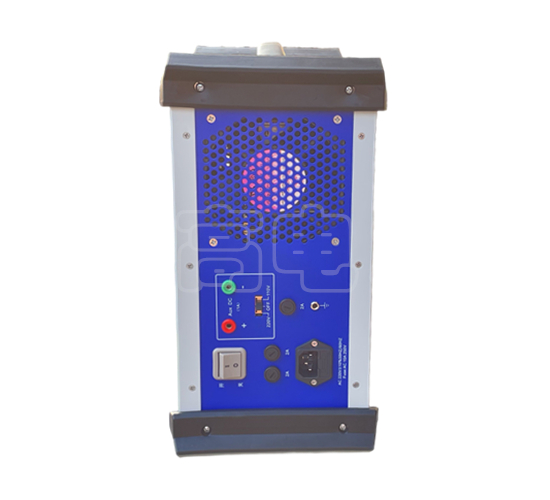

自我保護  采用合理設計的散熱結構,并具有可靠完善的多種保護措施及電源軟啟動,和一定的故障自診斷及閉鎖功能。

具有獨立專用直流電源輸出  裝置設有一路110V 及 220V專用可調直流電源輸出。

性價比高  屬于跨專業聯合設計產品,綜合了多專業的先進科技成果。兼具大型測試儀的性能,和小型測試儀的價位,具有很高的性能價格比。



額定參數 Rating

  • 交流電流輸出

輸出精度   0.2級

相電流輸出(有效值)     0~40A

三并電流輸出(有效值)   0~120A

相電流長時間允許工作值(有效值) 10A

相電流最大輸出功率               450VA

三并電流最大輸出時最大輸出功率   900VA

三并電流最大輸出時允許工作時間   10s

頻率范圍(基波)   0~1000Hz(聯機)0~300Hz(單機)

諧波次數           0~20 次(聯機)0~6次(單機)

  • 直流電流輸出

輸出精度   0.5級

電流輸出   0~±10A / 每相,0~±30A / 三并

最大輸出負載電壓   20V

  • 交流電壓輸出

輸出精度   0.2級

相電壓輸出(有效值)    0~120V

線電壓輸出(有效值)    0~240V

相電壓/線電壓輸出功率    80VA / 100VA

頻率范圍(基波) 0~1000Hz(聯機)0~300Hz(單機)

諧波次數         0~20 次(聯機)0~6次(單機)

  • 直流電壓輸出

輸出精度   0.5級

相電壓輸出幅值   0~±160V

線電壓輸出幅值   0~±320V

相電壓/線電壓輸出功率   70VA / 140VA

  • 開關量及時間測量


繼電保護測試儀

備注

開關量輸入

8路

空接點:   1~20mA,24V

電位接點接入:“0”:0~ +6V; “1”:+11 V~ +250V

開關量輸出

4對

DC:220V/0.2A;AC:220V/0.5A

時間測量

測量范圍0.1ms ~ 9999s    測量精度0.1mS





使用說明:

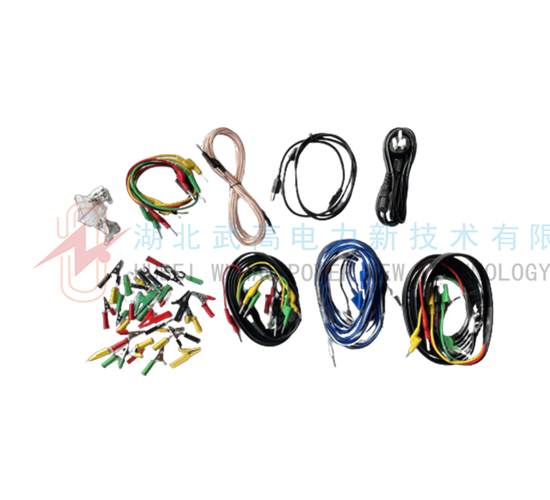

☉ 使用前檢查設備是否完好,并請對照產品說明書確認附件是否齊全;
☉ 確認設備供電電壓后,對設備通電自檢,查看設備是否能正常運行;
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據;
☉ 實驗后拆除連線并裝箱,清潔設備;并做好定期維護;

1. 為方便您更好的了解下載文件,正文以圖片的形式提供其部分內容預覽,如果需要完整版,請點擊下載鏈接。

2.推薦使用第三方專業下載工具下載,使用PDF閱讀器閱讀,如需WORD格式文件也可以聯系我們。

3.如果這個文件總是不能下載請聯系我們或者留言,我們會第一時間為您處理。

4.如果遇到什么技術問題,您可以撥打我們24小時服務熱線:027-87409251  13871255353

5.本站提供的說明書如用于商業用途,請告訴我們,謝謝合作!


JB702微機繼電保護測試儀(三相)說明書下載.pdf
