一、概述：

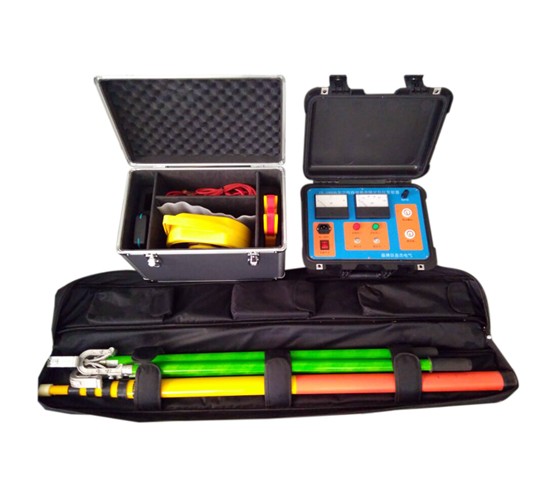

架空線路接地故障定位儀，適用于小電流接地系統架空線路，在線路發生單相接地故障而停運后，可用本設備對接地點進行精確定位。

本設備是一套便攜設備，可進行多條線路的故障定位。本設備包括發射機、傳感器、接收機及相關附件：發射機的接線盤、輸出連接線、掛線桿、電源線及保護地線，傳感器的掛線桿等組成。在故障線路停運后，由發射機向線路施加超低頻高壓信號使故障重現，在線路沿途用絕緣桿將傳感器掛在線路上檢測信號，并通過無線方式向地面上的接收機傳輸數據，接收機顯示測量結果。在故障點前，電流持續存在，故障點后，電流消失。可先進行粗略分段，再精確定點，從而快速確定故障位置。

二、功能特點：

1. 適用于小電流接地系統配電網，檢測架空線路的單相金屬性接

地、經電弧接地、經過渡電阻接地等多種故障。

2. 在線路停運后進行定位，特別適用于有電纜分支的故障線路。

3. 施加高壓信號使故障重現，電流信號穩定，易于檢測。

4. 超低頻信號避免系統分布電容影響，能對高阻值故障進行定位。

5. 傳感器使用高靈敏度傳感器。

6. 傳感器和接收機無線通訊傳輸，安全可靠。

7. 發射機可使用市電、發電機供電，傳感器和接收機干電池供電。

8. 發射機體積小，重量輕；傳感器為體積重量最小化設計，方便沿

線掛接；接收機為手持式設計。

9. 接收機采用大屏幕液晶顯示器，顯示頻率、電流值。

三、近端驗證的操作：

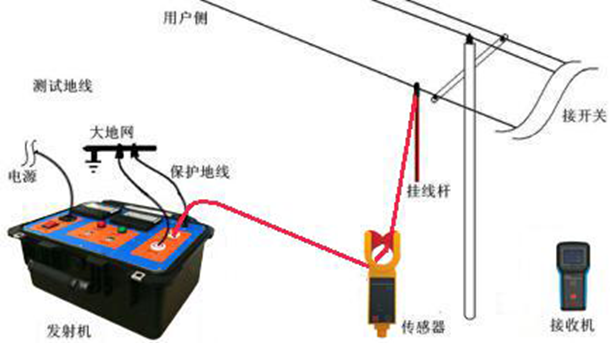

為了驗證設備是否正常、驗證故障線路的選線和選相是否正確、以及本線路是否符合設備的測試條件，建議在發射機端對傳感器和接收機進行一次近端現場驗證，如圖所示：

技術指標：

1.   定位精度：0.1米。

2.   發射機輸出特性：

(1)  輸出頻率22Hz

(2)  開路電壓：    基波有效值0~2800V，

（脈動直流，峰值8kV，相當于10kV線路的相電壓峰值）；

(3)  短路電流：    基波有效值0~35mA（脈動直流，峰值100mA）

3.   傳感器與接收機的無線通訊距離：不小于30m。

4.   發射機電源：AC 220V市電，可接發電機（輸出功率≥1000W）。

5.   發射機功率：最高功率900W。

6.   傳感器電源：4節7號堿性干電池。

7.   接收機電源：5節5號堿性干電池。

8.   體積：

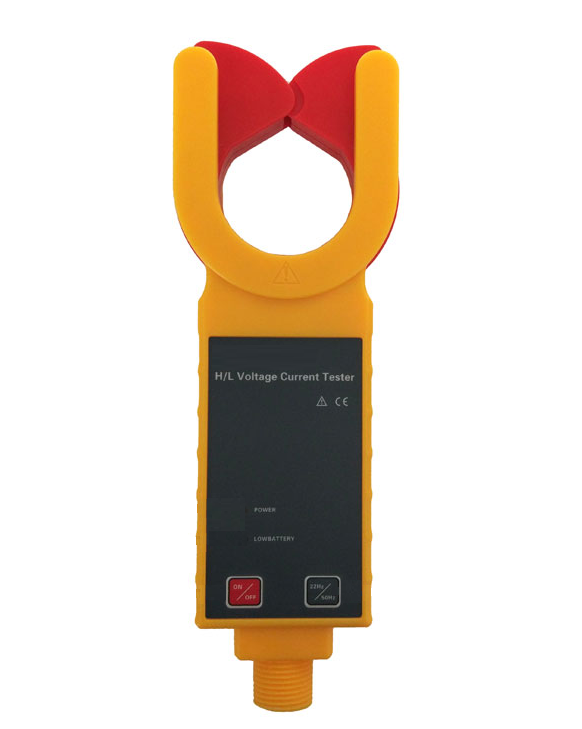

發射機400×300×220mm；傳感器87×37×262mm；

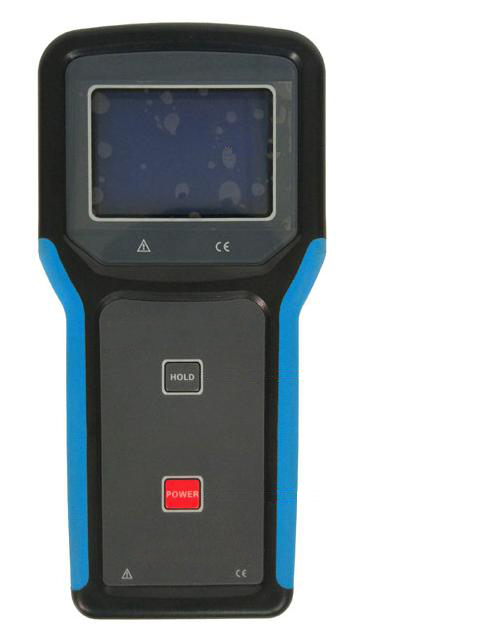

接收機100×35×204mm

9.   質量：發射機10kg；傳感器0.45kg；接收機0.45 kg

10.  使用條件：溫度:-10℃－40℃，濕度5-90％RH，海拔<4500m。

XLD-II架空線路接地故障定位儀說明書點擊下載.pdf

儀器使用注意事項：

1、  先使用搖表對被測架空線進行搖絕緣測試，如果阻值較低，比如絕緣在幾百千歐以下，表示該架空線表示該電纜有故障，需要進行故障查找；如果阻值較高，架空線無故障，要進一步做實驗確定。

2、  接線完成對被測架空線施加信號，若發射機電壓顯示在8kV以上且無電流信號輸出，表示被測架空線無故障；若發射機電壓顯示在8kV以下，表示被測架空線有故障，可以繼續進行故障查找工作。

3、  在使用儀器時，接線要求工作地和外殼接地要良好，如果條件允許，工作地和外殼接地要分開，以免影響測試。

4、  在使用過程中避免開路輸出，開路輸出時會造成輸出電壓過高的情況。如不慎出現開路輸出情況，開路輸出時間不能超過20S，要及時關閉接收機。

5、  若在操作過程中發射機電壓顯示超過10kV，應立即執行發射機關機操作。

6、  在測試過程中，應保證傳感器鉗口處于閉合狀態，不然會影響測試效果；傳感器與接收機范圍在無遮擋物時0～30m，實際傳輸距離在60m左右。
