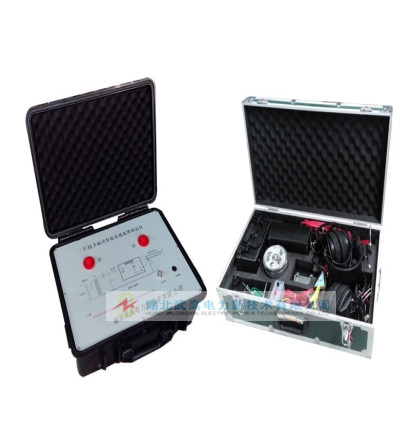

多脈沖智能電纜故障測試儀用于檢測各種動力電纜的高阻泄漏故障、閃絡性故障、低阻接地和斷路故障。
由于本儀器采用目前國際上先進的“多次脈沖法”技術，應用自主開發的測試技術和高頻高壓數據信號處理裝置，使其具有好的電纜故障波形判斷能力和最簡單方便的操作系統。
多脈沖法的先進之處在于使現場測得的故障波形得到大大簡化，將復雜的高壓沖擊閃絡波形變成了非常容易判讀的類似于低壓脈沖法的短路故障波形。降低了對操作人員的技術要求和經驗要求。所以，大大提高了現場故障的判斷準確率。任何人都能方便、準確地判讀波形，標定故障距離，達到快速準確測試電纜故障的目的，使故障測試成功率得以大大提高，所有傳統電纜儀無法與之比擬。多脈沖智能電纜儀的整體技術可以和國外同類產品媲美，其性能價格比也大大優于國內外同類產品。
多脈沖智能電纜故障測試儀采用10吋真彩顯示觸摸屏幕，波形顯示特別清晰。由于采用清晰屏幕觸摸鍵，使得操作也十分簡單。多脈沖智能電纜儀也是本公司系列化電纜故障測試儀器的主要配套設備。
性能特點:
◆ 適用于測量各種不同截面、不同介質的各種電力電纜、高頻同軸電纜，市話電纜及兩根以上均勻鋪設的地埋電線等電纜的高低阻、短路、開路、斷路以及高阻泄漏和高阻閃絡性故障
◆ 在低壓脈沖狀態下，可自動完成故障距離的計算
◆ 可測35KV以下等級所有電纜的高、低阻故障，適應面廣
◆ 采用了國際先進的“多脈沖法”測試技術，同時還具有傳統的沖擊高壓閃絡法和低壓脈沖法
◆ 多次脈沖模式時，任何高阻故障均呈現最簡單的類似于低壓脈沖短路故障特征的波形，極易判讀
◆ 具有方便的全中文菜單以及清晰屏幕觸摸鍵操作
◆ 檢測故障成功率、測試精度及測試方便程度優于國內其他檢測設備
◆ 超大液晶屏作為顯示終端，儀器具有強大的數據處理能力和友好的顯示界面
◆ 具有極安全的采樣高壓保護措施。測試儀器在沖擊高壓環境中不會死機和損壞
◆ 具有屏幕拷貝功能，用于波形打印
◆ 按鍵定義簡單明了，操作簡單，可靠性高，測量方法簡單快速
◆ 內置電源，可在無電源環境測試電纜的開路及低阻短路故障
◆ 具有USB接口，可用移動硬盤進行數據拷貝
◆ 具有通用的網絡接口，可直接通過網絡進行數據遠程傳輸
技術參數:
◆ 測試方法：多脈沖法；沖擊高壓電流取樣法；低壓脈沖法
◆ 沖擊高壓：低于35KV
◆ 數據采樣速率: 120MHz、90MHz、60MHz、30MHz
◆ 測試距離：＞20Km
◆ 讀數分辨率：＜0.5m
◆ 系統測試精度小于50cm
◆ 測試脈沖幅度：約400VP-P
◆ 多脈沖發送及故障反射信號的自動顯示，使得故障特征波形的表示極為簡單。所有的高阻故障波形僅有一種，即類似低壓脈沖法的短路故障波形
◆ 具有測試波形儲存功能：能將現場測試到的波形按規定順序方便地儲存于儀器內，供隨時調用觀察。可以儲存大量的現場測試波形
◆ 能將儀器在不同的工作狀態下測得的故障電纜波形同時顯示在屏幕上進行同屏對比和疊加對比。使得故障距離的判斷更加準確
◆ 內置電源：充滿電后可連續工作6小時，亦可外接交流電源工作
◆ 工作條件: 溫度-10℃～+45℃，相對濕度＜90%，大氣壓力750±30mmHg
使用說明：
☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
