k10A地下管線探測儀是一套高性能專用地下電纜路徑探測及識別儀，由信號發射機和接收機組成，可用于地下電纜及金屬管線的路徑探測、深度測量和管線普查，配合多種選配附件，可以進行唯一性識別，以及管道絕緣破損和部分類型電纜故障的查找。

功能特點 Functional characteristics

1.多種功能合一： 路徑探測 + 電纜識別 + A字架查障。

2.彩屏羅盤顯示：透視地下管線一覽無余。

3.超高靈敏度，2Hz超窄帶寬接收，高度抗干擾。

4.跟蹤正誤提示：排除鄰近管線干擾。

5.增強型測深：實時精準深度測量。

6.測深輔助傳感器：信號畸變提醒。

7.增強型無源探測：工頻+射被動頻測，可同時顯示多條管線。

8.無源探測頻譜分析：排除干擾頻率。

9.高性能發射卡鉗：向運行電纜耦合信號。

10.柔性卡鉗電纜唯一性識別：方便且高度可靠，且能做電流測量。

11.跨步電壓探測：對地絕緣破損查找。

12.支持訂制頻率。

13.大功率數字功放發射，全自動阻抗匹配，自動保護。

14.發射機多種信號輸出方式：直連輸出、卡鉗耦合、輻射感應。

15.發射/接收全數字化處理，穩定可靠。

16.內置大容量鋰離子電池組，欠壓自動關機，長時間無操作自動關機。

17.IP65高等級防護。

可選擴展功能模塊

1.內置L1/L5高精度GNSS定位模塊：定位和距離測量。

2.機內存儲和藍牙通訊模塊：可存儲256條測試數據，藍牙對外傳輸。

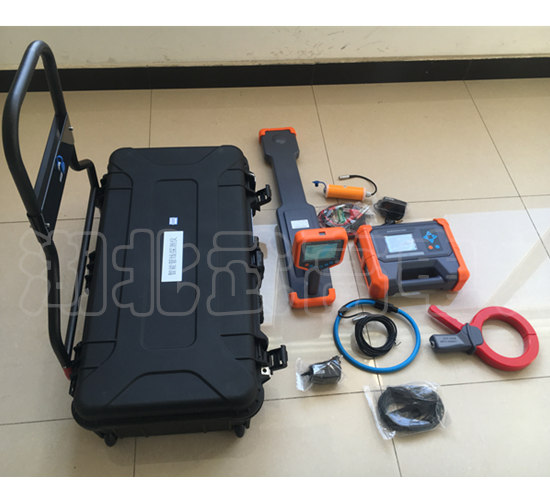

可選附件 Optional Accessories

1.測深輔助傳感器：用于測深時的干擾提醒。

2.發射卡鉗：用于向運行電纜耦合信號。

3.柔性卡鉗：用于電纜的唯一性識別。

4.聽診器：用于狹小場合的電纜識別。

5.查障升壓器和A字架：用于定位部分電纜故障和管線絕緣破損點。

外置RTK GNSS定位手持機（最高精度厘米級）。

技術指標 TECHNICAL INDEX

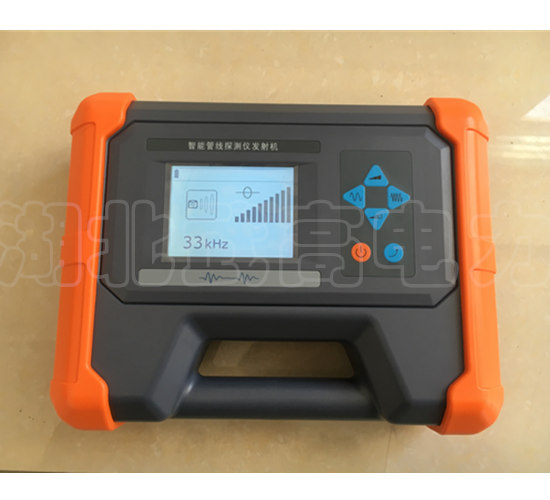

A.發射機

1.輸出方式：直連、卡鉗、輻射、查障升壓器

2.輸出頻率：640Hz、1280Hz、8kHz、33kHz、82kHz、197kHz

3.輸出功率：15W max，10檔可調

4.阻抗匹配：全自動

5.過壓過流保護：全自動

6.人機界面：320×240點陣黑白LCD

7.電源：內置鋰離子電池組，標稱7.4V，>6Ah

8.充電器輸入：AC100-240V，50/60Hz

9.充電器輸出：DC8.4V，2A

10.體積：280×220×90mm

11.質量：2.3kg

12.防護：IP65

13.使用條件：-25℃－60℃，<90%RH，<4500m

B.接收機

1.接收方式：內置線圈、柔性卡鉗、聽診器、A字架

2.探測模式：寬峰、窄峰、谷值、歷史曲線、頻譜

3.主動頻率：640Hz、1280Hz、8kHz、33kHz、82kHz、197kHz

4.被動頻段：50/60Hz工頻、4-24kHz射頻

5.人機界面：320×240點陣彩色LCD，陽光可視

6.電源：內置鋰離子電池組，標稱7.4V，>3Ah

7.充電器輸入：AC100-240V，50/60Hz

8.充電器輸出：DC8.4V，2A

9.體積：680×120×277mm

10.質量：2.0kg

11.防護：IP65

使用條件：-25℃－60℃，<90%RH，<4500m

使用說明Instructions for use

☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；

☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；

☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；

☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
