S480接地電阻測試儀
產品用途
專為現場測量接地電阻、土壤電阻率、接地電壓、交流電壓等。
產品別稱
土壤電阻率測試儀、精密接地電阻測試儀、四線接地電阻測試儀、二三四線接地電阻測試儀。
產品組成

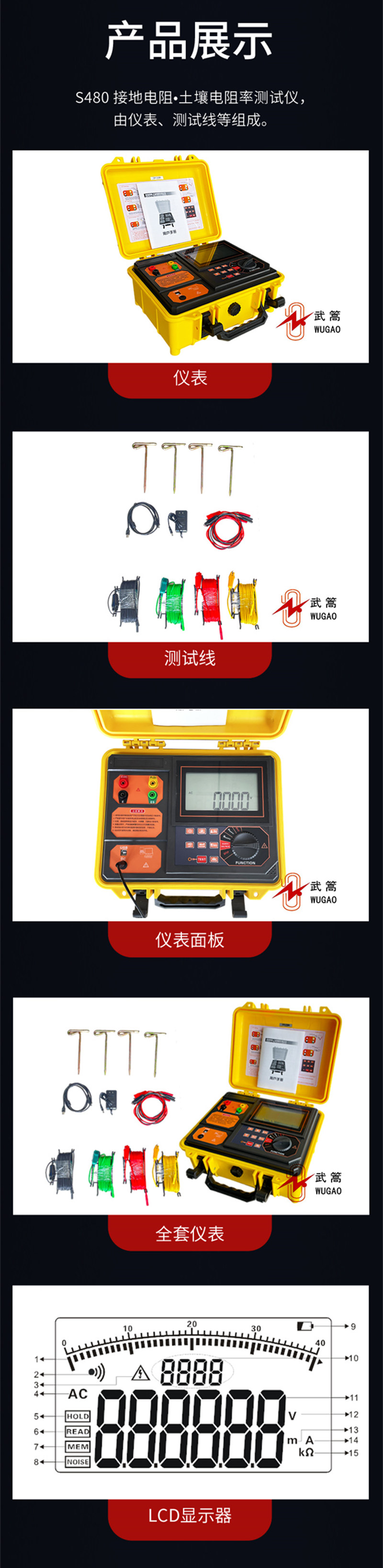

由主機、數據軟件、測試線、輔助接地棒、通訊線等組成。
測量量程
土壤電阻率(ρ)：0.000Ωm~9999kΩm；接地電壓： AC 0.001V～600V（50Hz/60Hz）
客戶服務熱線
027-87409251
客戶服務熱線
13871255353
簡介 brief introduction
S480接地電阻·土壤電阻率測試儀是結合新的防雷接地電阻檢測標準，專為現場測量接地電阻、土壤電阻率、接地電壓、交流電壓而精心設計制造的，測試電流達20mA，采用數字及微處理技術，精密4線法、3線法和簡易2線法測量接地電阻，導入FFT(快速傅立葉變換)技術、AFC(自動頻率控制)技術，自動識別干擾并選擇測量頻率，使干擾的影響最小化，提供更加準確的接地電阻值。具有獨特的抗干擾能力和環境適應能力，重復測試一致性好，確保長年測量的高精度、高穩定性和高可靠性。其廣泛應用于電力、電信、氣象、油田、建筑、防雷及工業電氣設備等的接地電阻、土壤電阻率、接地電壓、交流電壓測量。

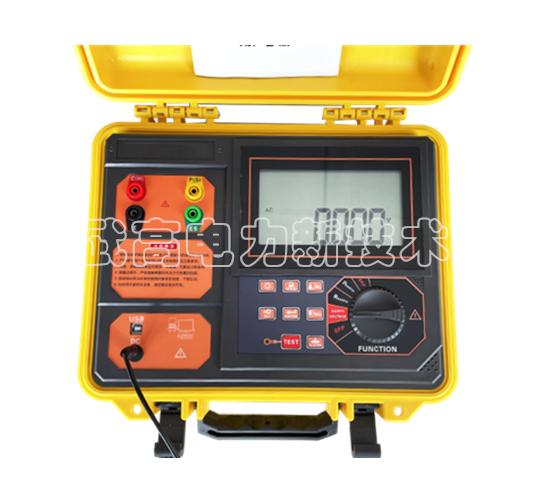

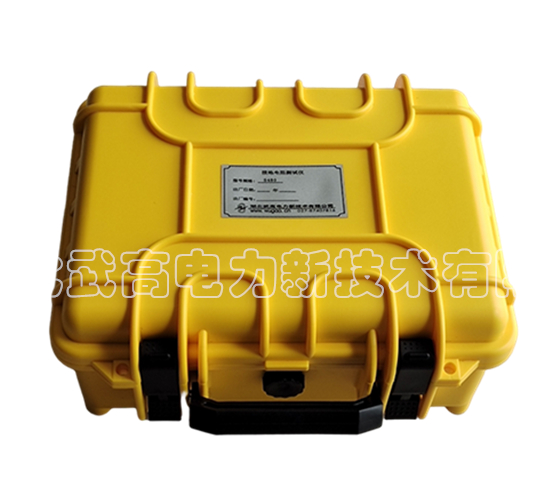

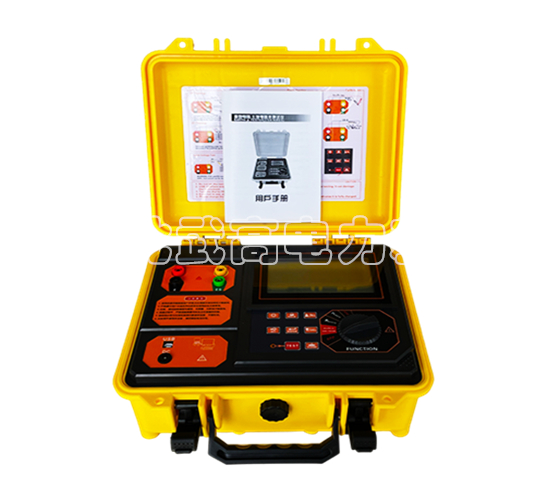

S480接地電阻·土壤電阻率測試儀又名精密接地電阻測試儀、四線接地電阻測試儀、二三四線接地電阻測試儀、土壤電阻率測試儀，由主機、數據軟件、測試線、輔助接地棒、通訊線等組成。主機專用工具箱式設計，用聚丙烯塑膠作為原料，添加新型復合填充料一次注塑成形，密度小、強度、剛度、硬度、耐磨性、耐熱性、絕緣性能更顯優越，其箱體能承受約200kg的壓力，確保各種環境測試的高精度、高穩定性和高可靠性。主機超大LCD顯示，具有背光，棒圖指示，一目了然。同時能存儲300組數據，通過數據軟件可以實現歷史數據讀取、查閱、保存、報表、打印等功能。
技術指標 TECHNICAL INDEX
功 能 | 接地電阻、土壤電阻率測試；接地電壓、交流電壓測試 |
電 源 | 11.1V 2600mAH可充鋰電池 |
背 光 | 可控白屏背光，適合昏暗場所使用 |
測量方式 | 精密4線、3線法測量、簡易2線測量接地電阻 |
測量方法 | 接地電阻：額定電流變極法，測量電流20mA Max |
土壤電阻率：四極法(溫納法) | |
對地電壓：平均值整流(P(S)-ES接口間） | |
量 程 | 二三四線法測量接地電阻(R)：0.000Ω～200.0kΩ |
土壤電阻率(ρ)：0.000Ωm~9999kΩm | |
接地電壓： AC 0.001V～600V（50Hz/60Hz） | |
最高分辨率 | 二三四線法測量接地電阻(R)：0.001Ω |
土壤電阻率(ρ)：0.01Ωm | |
接地電壓：0.001V | |
精 度 | 二三四線法測量接地電阻(R)： 1．0.000Ω～10.00kΩ: ±2%rdg±5dgt 2．10.0K~100.0kΩ: ±3%rdg±5dgt 3．100.0K~200.0kΩ: ±3.5%rdg±5dgt 注： 干擾電壓5V時的附加誤差≤±5%rdg±5dgt |
土壤電阻率(ρ)：根據R的測量精度而定 （ρ=2πaR (a:1 m～100m)；π=3.14） | |
接地電壓： ±2%rdg±5dgt（50Hz/60Hz） | |
測試電壓波形 | 正弦波 |
測試頻率 | 412Hz、825Hz、1280Hz (自動選頻) |
短路測試電流 | AC 20mA max |
開路測試電壓 | AC 90V max |
電極間距范圍 | 1m～100m |
換 擋 | 接地電阻：0.000Ω～200kΩ 全自動換檔 |
土壤電阻率：0.00Ωm～9999kΩm全自動換檔 | |
LCD | 6位LCD顯示，白屏背光 |
LCD尺寸 | 128mm×75mm |
LCD顯示域 | 124mm×67mm |
測量指示 | 測量中LED閃爍指示，LCD倒計數，進度棒圖指示 |
尺 寸 | 儀表尺寸：約320mm(長)×275mm(寬)×145mm(高) |
外包裝尺寸：約400mm(長)×245mm(寬)×335mm(高) | |

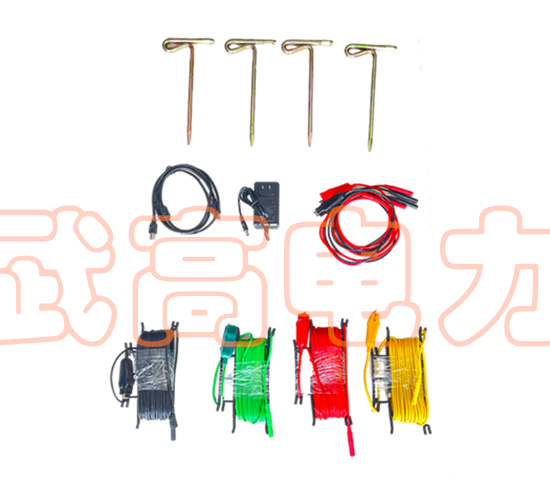

標準測試線 | 4條：紅色15m，黑色15m，黃色10m，綠色10m各1條 |
簡易測試線 | 2條：紅色1.6m，黑色1.6m各1條 |
輔助接地棒 | 4根：約φ10mm×200mm |
測量時間 | 對地電壓：約2次/秒；接地電阻：約7秒/次；土壤電阻率：約7秒/次 |
測量次數 | 5000次以上(短路測試，測1次，停30秒再測) |
線路電壓 | AC 600V以下測量 |
通訊接口 | 具有USB接口，存儲數據可以上傳電腦，保存打印 |
通 訊 線 | USB通訊線1條，長1.5m |
數據保持 | 保持數據時“HOLD”符號指示 |
數據存儲 | 300組，“HOLD”存儲指示，顯示“FULL”表示存儲已滿 |
數據查閱 | 查閱數據時“READ”符號指示 |
溢出顯示 | 超量程溢出時“OL”符號指示 |
干擾測試 | 自動識別干擾信號，干擾電壓高于5V“NOISE”符號指示 |
報警功能 | 測量值超過報警設定值時，產生“嘟--嘟--嘟--”報警提示 |
電池電壓 | 當電池電壓不足時，電池電壓低符號顯示，提醒給電池充電 |
自動關機 | 無任何操作時，開機15分鐘后自動關機 |
工作電流 | 待機：25mA Max(背光關閉)；背光：25mA Max(單獨背光耗電)；測量時：150mA Max(背光關閉) |
質 量 | 儀表：約2.66kg(含電池) |
總質量：約6.88kg(含包裝) | |
工 具 箱 | 軍用工具箱設計，可承重200kg |
工作溫濕度 | -10℃～40℃；80%rh以下 |
存放溫濕度 | -20℃～60℃；70%rh以下 |
過載保護 | 測量接地電阻：C(H)-E、P(S)-ES各端口間AC 280V/3秒 |
絕緣電阻 | 20MΩ以上(電路與外殼之間500V) |
耐 壓 | AC 3700V/rms(電路與外殼之間) |
電磁特性 | IEC61326(EMC) |
適合安規 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2)； IEC61010-031；IEC61557-1(接地電阻)；IEC61557-5(土壤電阻率)；JJG 366-2004(接地電阻表) |
使用說明 Instructions for use
☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
