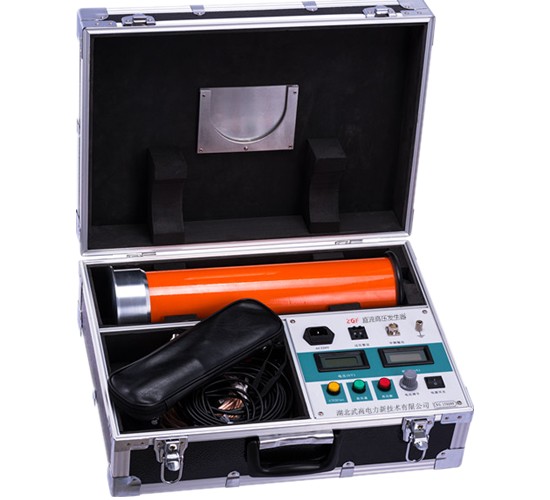

ZGF便攜式直流高壓發生器
產品用途
主要適用于對氧化鋅避雷器、電力電纜、變壓器、發電機等高壓電氣設備進行直流耐壓試驗。
高可靠性
采用中頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件。
高穩定
具有75%的功能，做氧化鋅避雷器測量帶來極大的方便，精度±（1.5%±2個字）。
過壓保護
過壓保護采用拔碼設定，一目了然，誤差±2%。span>
客戶服務熱線
027-87409251
客戶服務熱線
13871255353
產品概述：
產品別稱：直高發、高壓發生器、中頻直流高壓發生器。
采用先進技術、工藝制造。脈沖串邏輯陣列調制，采用大功率IGBT器件，相位模糊控制，從而使輸出穩定度更 高，紋波更小，頻率高達100KHZ。
具有75%的功能，做氧化鋅避雷器測量帶來極大的方便。本儀器控制箱上有75%的電壓開關功能，當電流升到 1000uA時、就打開75%的按鈕、這時電壓表、電流表所顯示的值就是75%的數據。
技術參數表如下：
型號 | 額定直流輸出（KV） | 額定輸出直流電流（mA） | 額定輸出功率（W） | 倍壓筒高度（m） | 重量（KG） |
ZGF-60 | 60 | 2 | 120 | 0.5 | 16 |
60 | 5 | 300 | 0.5 | ||
60 | 10 | 600 | 0.5 | ||
ZGF-120 | 120 | 2 | 240 | 0.8 | 20 |
120 | 5 | 600 | 0.8 | ||
120 | 10 | 1200 | 0.8 | ||
ZGF-200 | 200 | 2 | 400 | 1.2 | 26 |
200 | 5 | 1000 | 1.2 | ||
200 | 10 | 2000 | 1.2 | ||
ZGF-300 | 300 | 2 | 600 | 1.7 | 31 |
300 | 5 | 1500 | 1.7 | ||
300 | 10 | 3000 | 1.7 |
安全警告
● 使用直流高壓試驗器的工作人員必須是具有“高壓試驗上崗證”的專業人員。
● 使用本儀器請用戶必須按《電力安規》168條規定，并在工作電源進入試驗器前加裝兩個明顯斷開點，當更換試品和接線時應先將兩個電源斷開點明顯斷開。
● 試驗前請檢查試驗器控制箱、倍壓筒和試品的接地線是否接好。試驗回路接地線應按本說明書所示一點接地。
● 對大電容試品的放電應經100Ω/V放電電阻棒對試品放電。放電時不能將放電棒立即接觸試品，應先將放電棒逐漸接近試品，至一定距離空氣間隙開始游離放電有嘶嘶聲。當無聲音時可用放電棒放電，最后直接接上地線放電。
● 如做容性負載試驗時，一定要接上限流電阻。
● 直流高壓在200kV及以上時，盡管試驗人員穿絕緣鞋且處在安全距離以外區域，但由于高壓直流離子空間電場分布的影響，會使幾個鄰近站立的人體上帶有不同的直流電位。試驗人員不要互相握手或用手接觸接地體等，否則會有輕微電擊現象，此現象在干燥地區和冬季較為明顯，但由于能量較小一般不會對人造成傷害。
● 試驗完畢必須將接地線掛至高壓輸出端方可拆除高壓引線。
