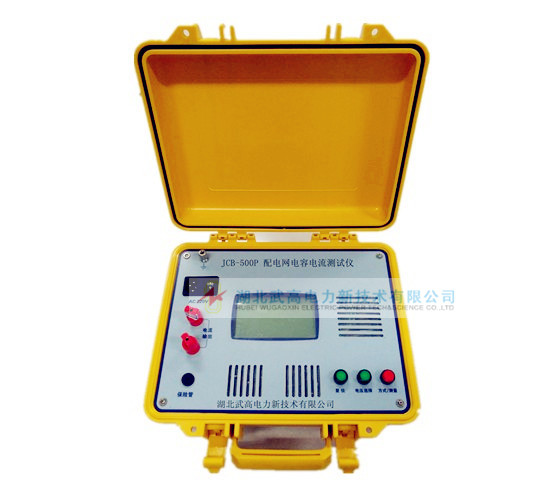

JCB-500P配電網電容電流測試儀

產品的特點:

本儀器測量配網電容電流。

高可靠性

只需將測量線接于PT的開口三角端就可以測量出電容電流的數據,無需和一次側打交道。

測量范圍

電容:0.3~125μF 電流:1~250A

精度及尺寸

測量誤差 ≤5%;外形尺寸 345mm×295mm×175mm


客戶服務熱線

027-87409251

客戶服務熱線

13871255353

一、產品概述

目前,我國配電系統的電源中性點一般是不直接接地的,所以當線路單相接地時流過故障點的電流實際是線路對地電容產生的電容電流。據統計,配電網的故障很大程度是由于線路單相接地時電容過大而無法自行息弧引起的。因此,我國的電力規程規定當10kV和35kV系統電容電流分別大于30A和10A時,應裝設消弧線圈以補償電容電流,這就要求對配網的電容電流進行測量后做決定。另外,配電網的對地電容和PT的參數配合會產生PT鐵磁諧振過電壓。為了驗證該配電系統是否會發生PT諧振及發生什么性質的諧振,也必須準確測量配電網的對地電容值。傳統的測量配網電容電流的方法有單相金屬接地的直接法、外加電容間接測量法等,這些方法都要接觸到一次設備,因而存在試驗危險、操作繁雜,工作效率低等缺點。



二、功能特點

l  直接從PT的二次側測量配電網的電容電流,無需和一次側打交道;

l  不存在試驗的危險性,無需做繁雜的安全措施和等待冗長的調度命令;

l  只需將測量線接于PT的開口三角端就可以測量出電容電流的數據;

l  PT開口三角處注入的微弱異頻測試信號,不會對繼電保護和PT本身產生任何影響,也避開了50Hz的工頻干擾信號;

l  輸出端可以耐受100V的交流電壓,測量時系統有單相接地故障發生,亦不會損壞PT和測試儀;

l  無需做特別的安全措施,使這項工作變得安全、簡單、快捷,且測試結果準確、穩定、可靠。


三、測量原理及流程

1.測量原理

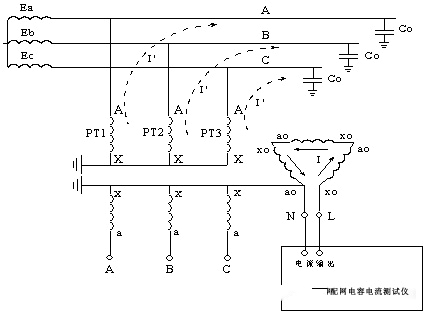

配網電容電流測試儀是從PT開口三角來測量配網的電容電流的。其測量原理圖如圖二所示。


             圖二 測量原理圖


在圖二中,從PT開口三角注入一個異頻的電流(非50Hz的交流電流,目的為了消除工頻電壓的干擾),這樣在PT高壓側就感應出一個按變比減小的電流,此電流為零序電流,即其在三相的大小和方向相同,因此它在電源和負荷側均不能流通,只能通過PT和對地電容形成回路,所以圖二又可簡化為圖三。




         圖三  簡化物理模型

根據圖三的物理模型就可建立相應的數學模型,通過檢測測量信號就可以測量出三相對地電容值3C0,再根據公式I=3ωCOUφ(Uφ為被測系統的相電壓)計算出配網系統的電容電流。

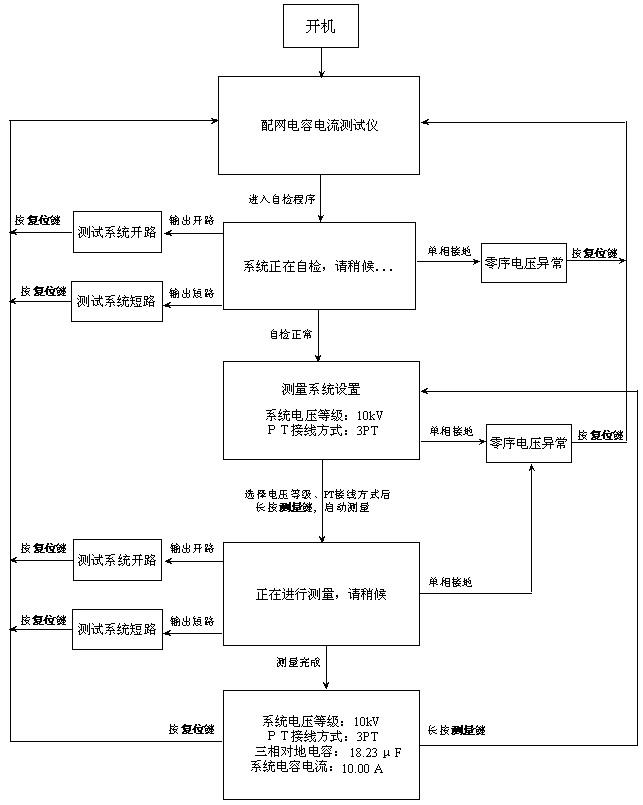

2.測量流程








技術參數

測量范圍   電容:0.3~125μF

                電流:1~250A

測量誤差   ≤5%

外形尺寸   345mm×295mm×175mm

儀器重量   5kg



使用條件

環境溫度   -10℃~50℃

環境濕度   ≤85%RH

工作電源   AC220V±20%

電源頻率   50±5Hz



操作說明:

1.首先將測試儀可靠接地。


2.對于3PT方式應按圖十二接線,將測試儀的電流輸出端與PT開口三角端連接,對于4PT接

線方式的系統,則將儀器的電流輸出端與圖七或圖八中所示的N-L端相連即可;對于外加PT方式,應按圖十一接線。


3.接通電源,開機后儀器自檢,在液晶屏上顯示“請選擇系統線電壓及PT接線方式”。


4.按“電壓選擇”鍵,可以循環選擇被測系統線電壓:1kV ->3kV->6kV->10kV->35kV->1kV。

選擇系統線電壓后,根據系統的PT實際接線方式和變比,短按“方式/測量”鍵循環選擇測量方式:3PT->4PT->4PT1->3PT1->3PT2->3PT


5.選擇接線方式后,長按“方式/測量”鍵直到液晶屏顯示出“正在測量,請稍候”,這時儀器開始進行測量。測量完成后,液晶屏顯示出所測系統的對地電容值和電容電流。在測量過程中,可隨時按下“復位”鍵中斷儀器的測試。


6.測量其他電壓等級電網的電容電流


7.儀器檢驗和日常校準

為了確認配網電容電流測試儀是否正常,可以在PT不帶電的情況下對測試儀進行檢驗和校準。

檢驗方法一:取一個10kV(其他電壓等級亦可)的PT,在高壓端接入一個已知電容量的電容

(耐壓大于100V即可),將二次側主繞組a-x端(電壓為100的根號3)與測試儀的電流輸出端連接,即從a-x端進行測量。選擇測試儀的系統線電壓為“10kV”(如果PT是其他電壓等級的,則選擇相應的系統電壓等級)、方式為“1PT”,長按“方式/測量”鍵進行測量,如果測量結果和已知電容的電容量一致,說明該測試儀是正常的,測量是準確的,可用于現場測量。


8.故障處理


故障現象

故障原因及解決辦法

開機后顯示屏無顯示

1. AC220V電源接觸不良

2.電源保險管損壞

開機后顯示“零序電壓異常”

1.檢查PT的開口三角電壓是否大于20V

2.檢查系統是否有單相接地故障的發生

開機或測量后顯示“電路開路”

1.接線錯誤,測量回路開路

2.PT開口三角的二次回路開路

3.電流輸出端的保險管損壞

測量后顯示“999.99”

1.檢查電網的中性點補償裝置是否已退出

2.電網中性點有接地現象

3.測試儀的電流輸出端被短路
