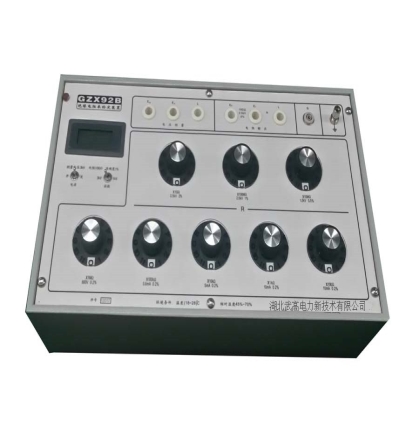

GZX92B型絕緣電阻表檢定裝置是檢定絕緣電阻表的標準器具。其中的電阻輸出部分(高壓高阻箱)的測量上限為20GΩ,是國內同類產品中阻值最高的。本裝置設計有獨立的泄漏屏敝端鈕, 在測量過程中無明顯不穩定及短路、開路現象。
本裝置滿足JJG622-97絕緣電阻表檢定規程、JJG982-2003直流電阻器檢定規程的要求,也可作為檢定數字式兆歐表、絕緣電阻測試儀的標準,還可作為直流標準高值電阻箱使用。技術指標先進,具有較長的技術壽命。其中的電壓測量部分(直流高壓數字電壓表),標稱測量電壓為3kV,最高測量電壓為3.5kV,輸入阻抗≥5GΩ,優于JJG622-97對輸入阻抗的要求,并能測量絕緣電阻表的開路電壓、中值電壓和峰值電壓。
GZX-92B絕緣電阻表檢定裝置性能特點:
◆ 本裝置滿足JJG622-97絕緣電阻表檢定規程、JJG982-2003直流電阻器檢定規程的要求
◆ 檢定數字式兆歐表、絕緣電阻測試儀的標準,還可作為直流標準高值電阻箱使用
◆ 技術指標先進,具有較長的技術壽命
◆ 電壓測量部分(直流高壓數字電壓表),標稱測量電壓為3kV,最高測量電壓為3.5kV,輸入阻抗≥5GΩ,優于JJG622-97對輸入阻抗的要求
◆ 能測量絕緣電阻表的開路電壓、中值電壓和峰值電壓
GZX-92B絕緣電阻表檢定裝置技術參數:
1. 電阻輸出(高壓高阻箱)部分
◆ 高壓高阻箱的準確度等級及工作電壓(電流)
阻值 | 10GΩ | ×1GΩ | ×100MΩ | ×10MΩ | ×1MΩ |
準確度等級 | 2 | 2 | 1 | 0.5 | 0.2 |
標稱電壓(V) | 2500 | 2500 | 2500 | 1500 | 800 |
阻值 | ×100kΩ | ×10kΩ | ×1kΩ | ×100Ω |
準確度等級 | 0.2 | 0.2 | 0.2 | 0.2 |
標稱電流(mA) | 1 | 8 | 20 | 50 |
◆ 調節范圍:100Ω~20GΩ;調節細度:100Ω
◆ 使用環境條件
1.3.1 參考溫度范圍:20~25℃
1.3.2 標稱使用溫度范圍:18~28℃
1.3.2 標稱使用濕度范圍:25%~75%
◆ 變差極限:在參考條件下,由單一影響量發生變化所引起的變差
影響量別 | 標稱使用范圍 | 允許的變差 |
環境溫度 | 18~28℃ | a/2 % |
相對濕度 | 25%~75% | ≤10GΩ a/2 % >10GΩ a% |
工作電壓 | (1~1/5)標稱電壓 | ≤10GΩ a/2 % >10GΩ a% |
* a為高壓高阻箱電阻盤準確度等級。
◆ 絕緣電阻:高壓高阻箱的電路與電路無電氣連接的任何其它外部金屬 間的絕緣電阻,在標稱電壓下測得的電阻值不小于5TΩ
◆ 絕緣強度:高壓高阻箱的電路與測試用參考接地點之間,應能承受頻率為45~65Hz的實際正弦交流電壓6kV并歷時1min的試驗,不出現擊穿與飛弧現象
◆ 高壓高阻箱輸出端的殘余電阻應<0.5Ω,其變差<0.05Ω
◆ 裝置外形尺寸: 442mm×270mm×145mm
◆ 裝置重量:5kg
2. 電壓測量部分(高壓直流數字電壓表)
◆ 測量范圍:0~3000V
◆ 分辨率:1V
◆ 準確度:±(1%讀數±1個字)
◆ 讀數穩定性:≤±1個字
◆ 輸入電阻:≥5GΩ
使用說明:
☉ 使用前檢查設備是否完好,并請對照產品說明書確認附件是否齊全;
☉ 確認設備供電電壓后,對設備通電自檢,查看設備是否能正常運行;
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據;
☉ 實驗后拆除連線并裝箱,清潔設備;并做好定期維護;
