一、概述

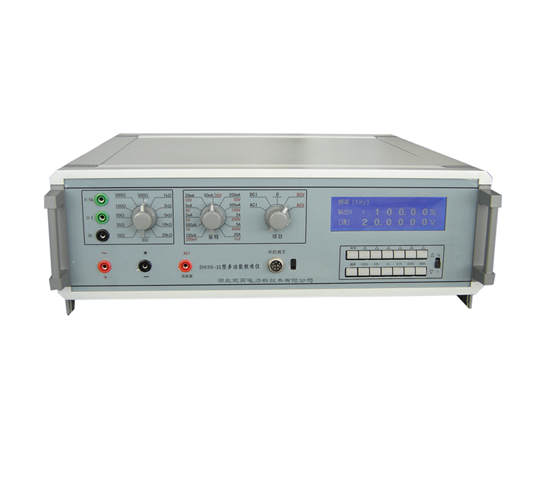

DO30-Ⅱ型多功能校準儀（以下簡稱校準儀)是一種LCD 數字顯示輸出值的交、直流標準電壓、電流發生器，可用于校驗、檢定、計量數字式、指針式三用表及0.2級以下電壓、電流各類表頭。如選購鉗形表校驗線圈則可以校驗交直流鉗形表（0-1000A）,另設有標準電阻器組，可方便校驗電阻表。
校準儀采用了新型的復合大功率放大器，輸出功率大，可靠性高，失真度小。優選的16位A/D轉換芯片，轉換速度和精度得到了大幅度提高；AC/DC采用真有效值轉換芯片，保證了交流輸出的精度，交流輸出線性更好。窗口同時顯示輸出實際值、百分比、頻率。輸出調節既可采用面板“按位”調節、“百分比”調節，也可采用外接“外控調節盒”調節。整機采用“閉環控制”電路設計，極大的提高了輸出穩定性。整機并具有過壓、過流自動保護功能。
本校準儀交、直流電壓輸出22檔（0~1000V）；交、直流電流輸出22檔（0~20A）；中值電阻11×2檔(10Ω~20MΩ)；交流頻率50Hz、60Hz、400Hz（數字合成，按鍵選擇），以上項目及量程均通過精密開關轉換。具有數字顯示、量程寬、分檔細、精度高、穩定性好、使用方便等優點。廣泛被儀表生產、維修、計量檢定等部門使用。
二、主要特點
3.1 電壓短路、電流開路自動保護。
3.2 交、直流電流輸出可達24A。
3.3 輸出超載自動保護，手動復位，工作更加可靠。
3.4 輸出調節可以“按位”調節，也可按“百分比”調節。
3.5 輸出調節采用外控編碼調節，也可采用面板數字調節。
3.6 整機采用“閉環控制”，電路設計，輸出精度、穩定度高。
3.7 鉗形表檢測范圍0-1000A。
輸出項目 | 輸 出 范 圍 | 額定輸出 | 最大輸出 | 準確度（20oC±2oC） |
交 直 流 電 壓 | 0~200 mV | 20mA | 100mA | 基本誤差： DCV： ±(0.03%讀數+ 0.02%滿量程） DCI： ±(0.05%讀數+ 0.02%滿量程) ACV： ±(0.05%讀數+0.02%滿量程) ACI： ±（0.06%讀數+0.02%滿量程） 400Hz附加誤差：±0.05%讀數 電壓附加誤差：±0.02mV ACI<1mA不考核 |
0~1V~2V | 50mA | 100 mA |
0~5V~10V~20V | 100mA | 200mA |
0~50V~100V~200V | 50mA | 100mA |
0~500V~1000V | 20mA | 40mA |
交 直 流 電 流 | 0~100uA~500uA~2mA~5mA~20mA~ 50mA~200mA~500mA |
| DC：3V AC：12V |
0~2A~5A |
| DC：3V AC：12V |
0~20A |
| 3V | ±(0.1%讀數+0.02%量程) |
標 準 電 阻 | 示 值 | 功 率 | 精 度 |
10?、20?、50?、100?、200?、500?、1k?、2k?、5k?、10k?、20k?、50k?、100k?、200k?、500k?、1M?、2M?、 5M?、10M?、20M? | 0.25W | ±(0.2%+20mΩ) |
（1） 工作環境溫度超過20℃±2℃，每變化10℃，附加誤差小于該量程基本誤差 （2） 20A 400Hz誤差為±(0.15%讀數+0.05%量程) |
1、穩定性： AC<滿量程的0.02%/5min DC<滿量程的0.005%/5min
8小時穩定度：準確度的30%
2、分辨率：20ppm（0.002%）
3、交流失真度：<0.5%、20A<2%
4、直流紋波系數：<0.1%。
5、輸出頻率準確度 ：<0.1% 、 鉗形表線圈轉換精度：≤0.5%
6、外型尺寸：460×460×130（mm）
7、重量：約15Kg
工作原理：
本校準儀主要有數字合成正弦波信號發生器、功率放大器、項目與量程轉換、CPU單元、鍵盤及顯示單元、電源與保護單元、標準電阻器等組成。其基本工作原理是：數字正弦波信號發生器產生的微弱電信號，經功率放大器放大，放大后的固定信號進行電壓變換，送到項目、量程轉換，進行分壓或限流，以取得多量限值；直接輸出。鍵盤輸入信息，經CPU處理，送顯示單元顯示結果。
校準與維修保養：
校準儀使用一定時間后要進行定期或周期校準，校準工作應具備以下設備條件和環境條件：
a) 標準器：要求準確度優于0.01%，分辨率優于0.001%。
b) 交、直流標準電阻器：要求準確度優于0.01%，功率大于2W，溫度系數優于10PPm。
c) 環境條件：20oC±2oC，相對濕度<60%。
d) 市電條件：交流電壓220V±5%，頻率50Hz±1Hz，無脈沖干擾。
標準器和被檢校準儀，通電預熱一小時，方可進行校準。
使用說明：
☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
