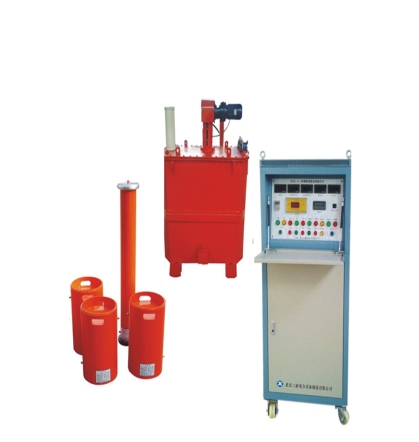

發電機交流耐壓試驗裝置

產品的特點:

產品特點

裝置輸出容量大而所需配置的電源容量小,價廉,使用操作便捷而安全。

高可靠性

試驗容量: 30KVA--300KVA。

高穩定

額定輸出電壓0~60kV。

諧振電壓波形

純正弦波,波形畸變率≤1%。


客戶服務熱線

027-87409251

客戶服務熱線

13871255353

發電機交流耐壓試驗裝置性能特點:

1、由于諧振無功全補償,電源和設備的功率僅為被試品所需容量的1/10以下(1/Q>10);同容量的體積小,重量輕,裝置輸出容量大而所需配置的電源容量小,價廉,使用操作便捷而安全。

2、串聯諧振實際是個電流濾波回路,使通過被試品的電流基本是基波電流,輸出電壓的波形畸變率(THD)極小,優于現有所有類型的交流耐壓設備。

3、試品閃絡或擊穿后的短路電流僅為短路前試驗電流的1/10以下的(1/Q)能有效防止擊穿后擴大對故障點的損傷。

4、閃絡后立即自動熄弧,熄弧后恢復諧振狀態電壓建立的過程較長(秒數)是一個穩態的建立過程,既無電壓過沖之慮更無微秒級毫秒級瞬態過程的恢復過電壓的危險。




1.主要技術參數:

額定輸出電壓

0~60kV(AC有效值)及以下

輸出頻率

50Hz

諧振電壓波形

純正弦波,波形畸變率≤1%

工作制

滿功率連續工作時間1min

品質因素

10~40

最大試驗容量

3000kVA及其以下

工作電源

380V±15%、工頻50Hz


2.產品配置及適用范圍:

產品型號名稱

適用范圍(出口電壓20kV及以下電壓的發電機或電機的交流耐壓試驗,試驗頻率:50Hz)

控制臺

調壓器

電抗器(干式)

勵磁變(干式)

分壓器

適用范圍

200/25

30kW

30kVA
  (
電動)

200kVA/25kV

可調一臺

30kVA
   (
干式)

30kV

水力發電機
    0.4~1.0μF
    (10kV/40MW)

600/50

60kW

60kVA
  (
電動)

200kVA/50kV

可調一臺
    400kVA/50kV
    可調一臺

60kVA
    (
油浸式)

50kV

火力發電機
    0.113~0.45μF
    (20kV/600MW)

2750/55

300kW

300kVA
  (
感應)

750kVA/55kV

固定兩臺
    1250kVA/55kV
    可調一臺

300kVA
    (
油浸式)

60kV

水力發電機
    1.6~3.3μF
    (20kV/770MW)

注:可根據試品對象參數定制解決方案


3、電力系統常用水力發電機的電容量參考表:

類別

發電機的參數

額定容量(MW)

額定電壓(kV)

相電容(μF)

水力發電機

72.5~85

10.5

0.694

125~150


1.8~1.9

300

15.75

1.7~2.5

400

18.0

2~2.5

600


2.1~2.5


使用說明:

☉ 使用前檢查設備是否完好,并請對照產品說明書確認附件是否齊全;
☉ 確認設備供電電壓后,對設備通電自檢,查看設備是否能正常運行;
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據;
☉ 實驗后拆除連線并裝箱,清潔設備;并做好定期維護;
