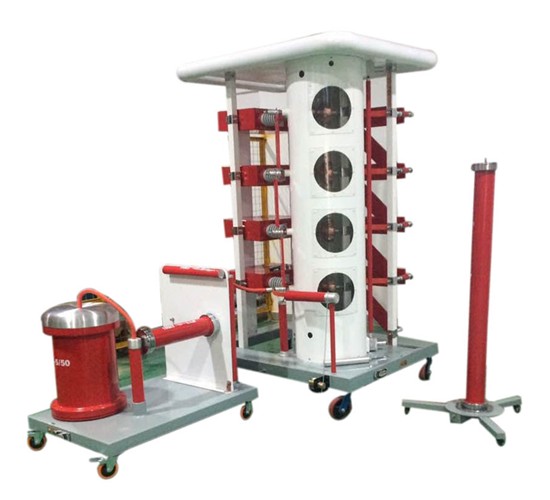

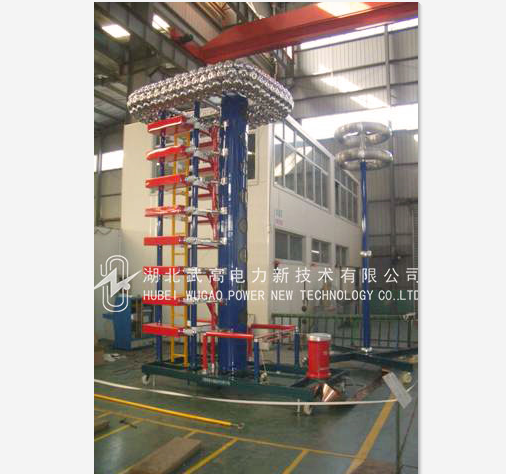

SGD-900KV沖擊電壓發生裝置

產品的特點:

產品用途

進行標準雷電沖擊電壓全波,標準操作波和截波等沖擊電壓試驗。。

成套組成

雷電沖擊電壓發生器本體、高壓放電接地棒、雷電沖擊電容分壓器、直流自動充電電源等組成

遵循技術標準

沖擊電壓波形參數及其偏差均符合有關國家GB311及GB16927標準的要求

額定參數值

標稱電壓:±900kV。


客戶服務熱線

027-87409251

客戶服務熱線

13871255353

適用范圍:

本發生器適用于空氣間隙、絕緣子串、套管、電力變壓器和互感器等試品進行標準雷電沖擊電壓全波,標準操作波和截波等沖擊電壓試驗。


一般使用條件:

海拔高度:£1000m

環境溫度:-5℃~+40℃

相對濕度:<90%

最大日溫差:25℃

使用環境:戶內

無導電塵埃

無火災及爆炸危險

不含有腐蝕金屬和絕緣的氣體存在

電源電壓的波形為實際正弦波,波形畸變率<5%


遵循標準:

GB/T 311.1高壓輸變電設備的絕緣與配合

GB/T 16927.1高電壓試驗技術 第一部分 一般試驗要求

GB/T 16927.2高電壓試驗技術 第二部分 測量系統

GB/T 16896.1 高電壓沖擊試驗用數字記錄儀

JB/T 7616 高壓線路絕緣子陡波沖擊耐受試驗

DL/T 557高電壓線路絕緣子陡波沖擊試驗、定義、試驗方法和判據

ZBF 24001沖擊電壓試驗實施細則


雷電沖擊電壓試驗設備裝置配置清單:

序號

供貨范圍

單位

數量

備注

1

SGD-900KV沖擊電壓發生器本體

1


2

ZCD±150KV充電裝置

1


3

RZF-900KV弱阻尼電容分壓器

1


4

600kv陡化裝置

1


5

600KV陡波電阻分壓器

1


6

控制及計算機分析系統

臺

1

示波器美國泰克3012

7

打印機

1


8

二次控制、測量線

1

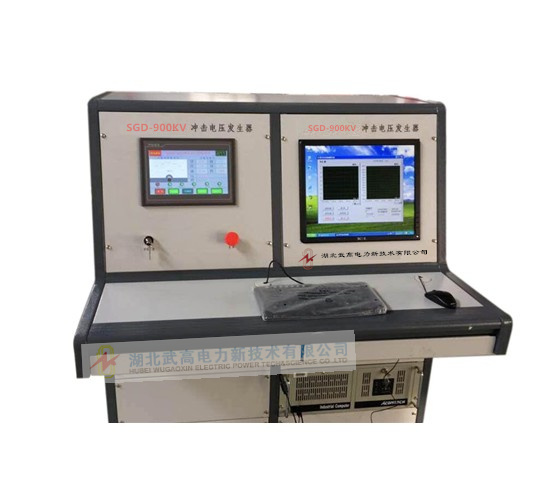

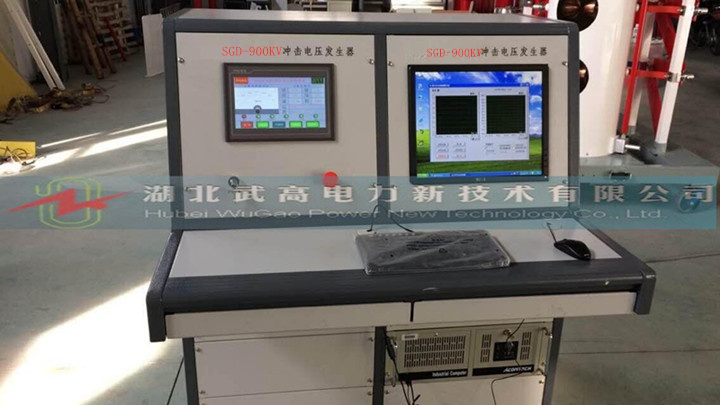

發生器配套的控制臺實物圖:




系統額定技術參數:

1、標稱電壓:±900kV

2、額定級電壓:±150kV

3、標稱能量:20.25kJ

4、沖擊總電容:0.05微法(單臺脈沖電容器0.6微法/75千伏,共12臺).

5、總級數:6級

6、標準波形參數:

(1) 標準雷電沖擊電壓全波,±1.2/50ms電壓利用系數>85%(空載300PF時大于90%);

(2)陡波:>1000KV/uS<1500KV/uS,

沖擊電壓波形參數及其偏差均符合有關國家GB311及GB16927標準的要求。

7、最低輸出電壓大于10%標稱電壓

8、使用持續時間:在70%額定電壓以上,每120秒充放電一次可連續運行,在70%額定電壓以下,每60秒充放電一次可連續運行。


900kV沖擊技術方案點擊下載.pdf


使用說明:

☉ 使用前檢查設備是否完好,并請對照產品說明書確認附件是否齊全;
☉ 確認設備供電電壓后,對設備通電自檢,查看設備是否能正常運行;
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據;
☉ 實驗后拆除連線并裝箱,清潔設備;并做好定期維護;
