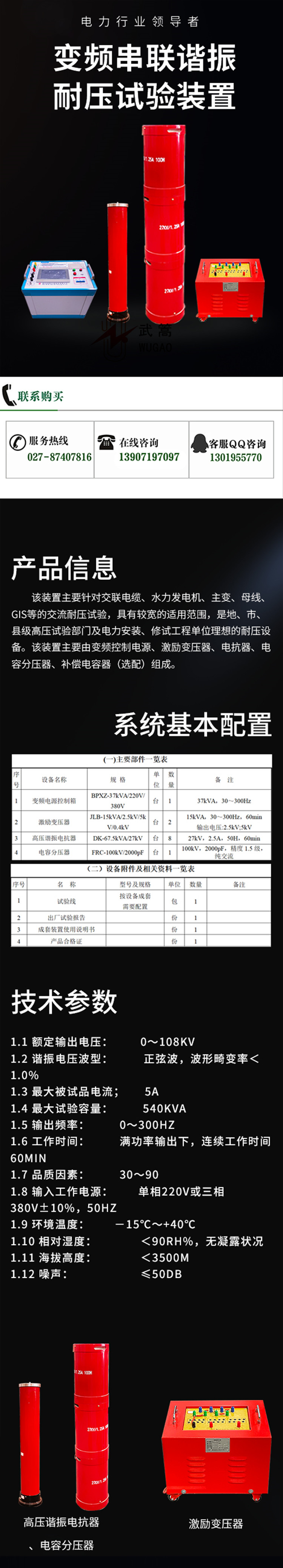

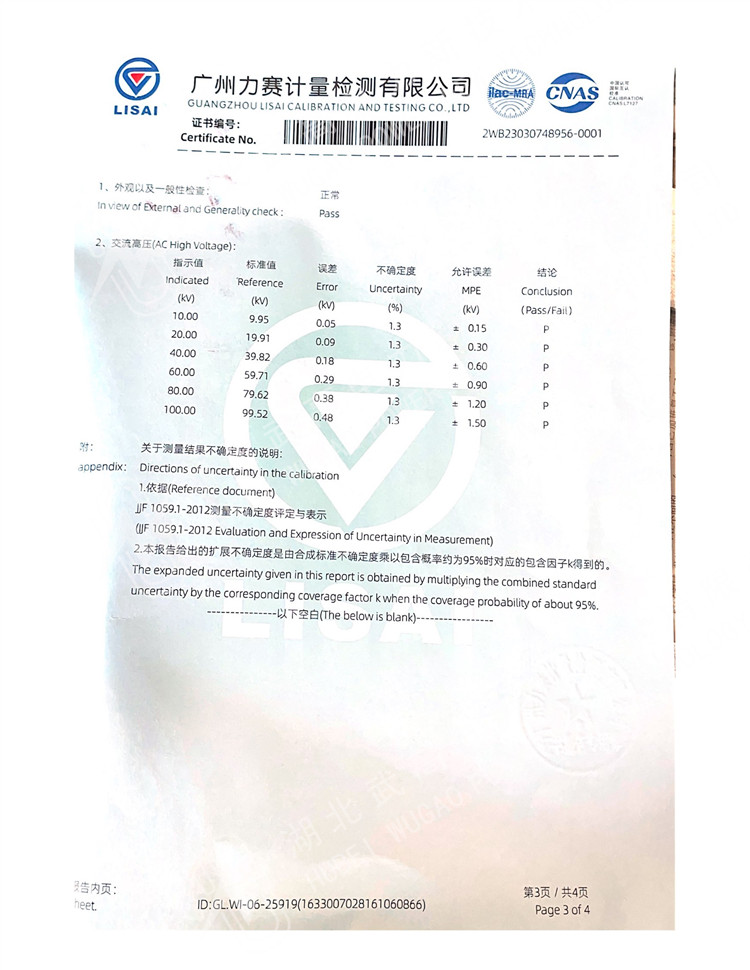

BXZ-135kVA/108kV變頻串聯諧振耐壓試驗裝置

產品的特點:

產品特點

單件體積小、重量輕,適合現場組合使用,是大型工頻試驗設備的替代產品;

用  途

裝置用于交聯電纜、水力發電機、主變、線GIS等的交流耐壓試驗。

操作模式

工作模式為:全自動模式、手動模式、自動調諧手動升壓模式。

成套設備配置

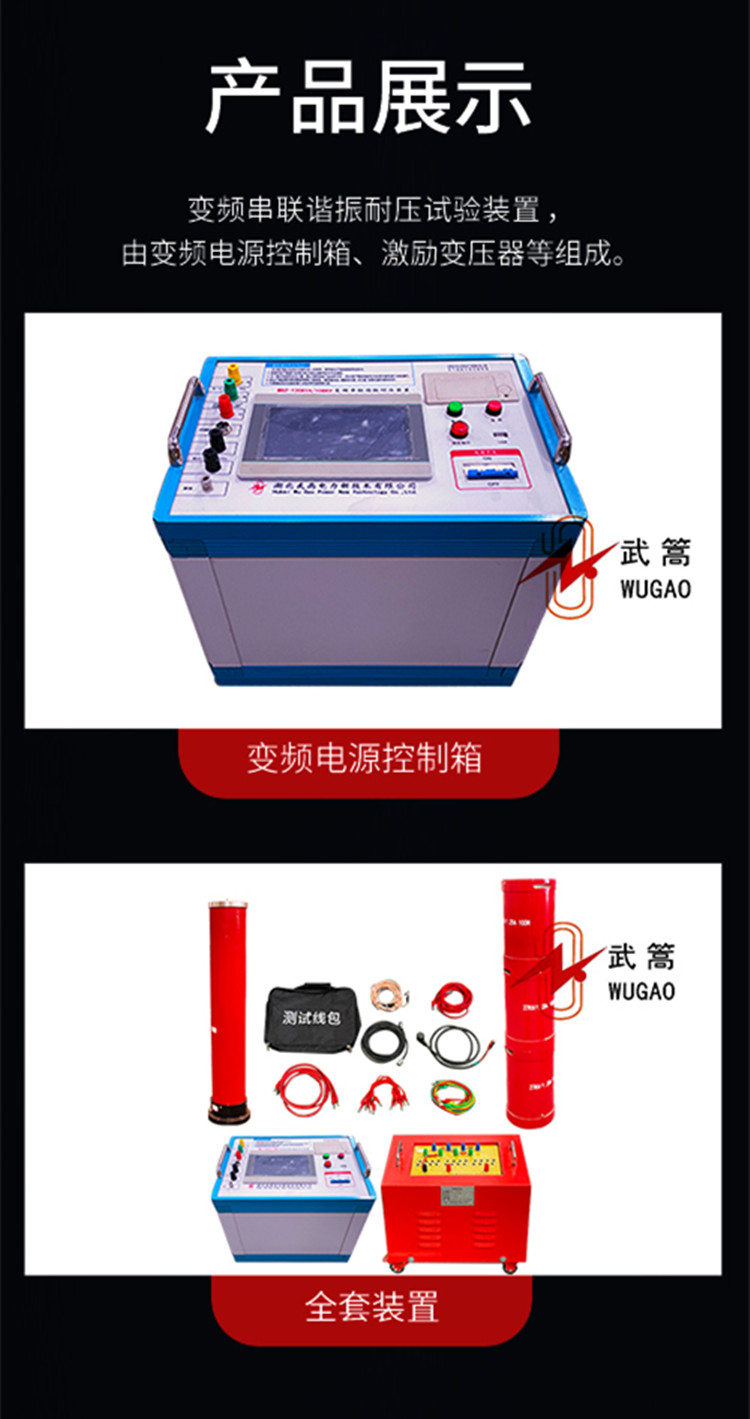

變頻電源1臺;勵磁電源1臺或2臺;高壓干式電抗器若干臺;電容式分壓器1臺


客戶服務熱線

027-87409251

客戶服務熱線

13871255353

產品別稱:

串聯諧振、變頻諧振、 變頻串聯諧振、 串聯諧振試驗設備、串聯諧振耐壓裝置、電纜耐壓串聯諧振裝置


滿足試品范圍:

1、10kV/300mm2電纜3km的交流耐壓試驗,電容≤1.1265uF, 試驗頻率30-300Hz,試驗電壓22kV, 試驗時間5min。

2、10kV/2000kVA主變的交流耐壓試驗,電容量≤0.01uF,試驗頻率45-65Hz,試驗電壓不超過28kV,試驗時間1min。

3、10kV開關等變電站設備的交流耐壓試驗,試驗頻率30-300Hz,試驗電壓不超過42kV,試驗時間1min。

4、35kV/300mm2電纜1km的交流耐壓試驗,電容量≤0.1945uF,試驗頻率30-300Hz,試驗電壓52kV,試驗時間60min。

5、35kV/6300kVA主變的交流耐壓試驗,電容量≤0.01uF,試驗頻率45-65Hz,試驗電壓68kV,試驗時間1min。

6、35kV開關等變電站設備的交流耐壓試驗,試驗頻率30-300Hz,試驗電壓不超過95kV,試驗時間1min。

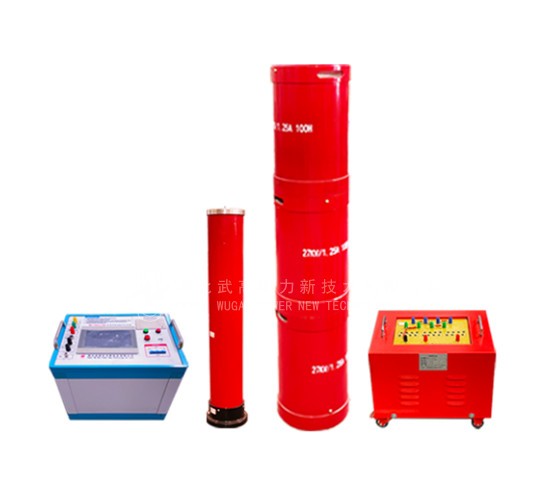

裝置主要組成

序號

設備名稱

規格型號

單位

數量

1

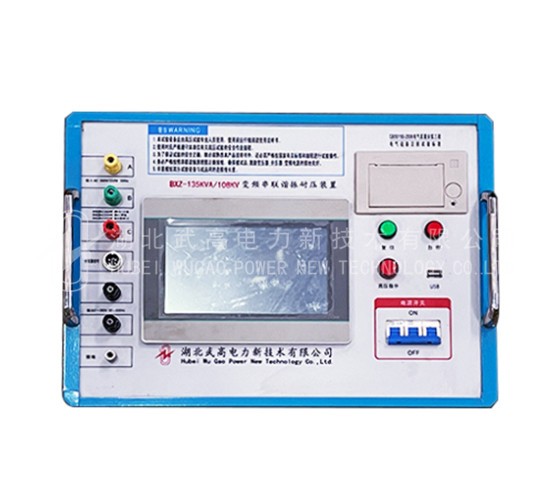

變頻電源

BXZ-7.5kW

1

2

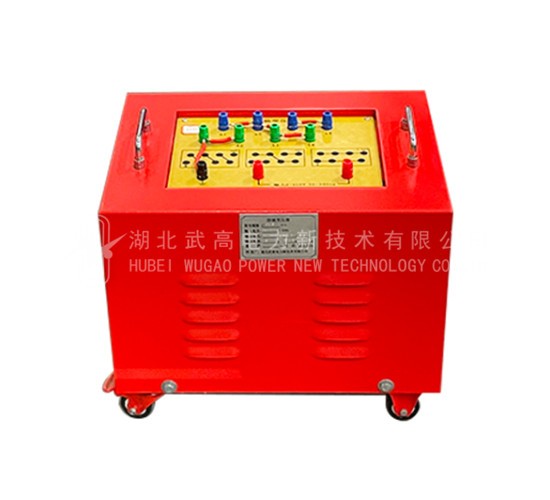

激勵變壓器

JL-7.5kVA/1.5/3/6kV/0.4kV

1

3

高壓電抗器

DK-33.75kVA/27kV

4

4

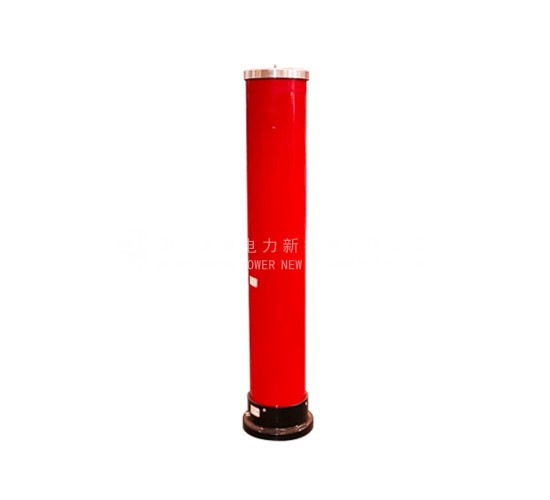

電容分壓器

FY-1000pF/110kV

1

5

補償電容器

BC-10000pF/80kV

1


主要功能及特征:

BXZ系列變頻串聯諧振耐壓試驗裝置,采用調節電源頻率的方式,使得電抗器與被試電容器實現諧振,從而在被試品上獲得高電壓大電流,因其所需電源功率小、設備重量輕體積小,在國內外得到了廣泛好評和應用,是當前高電壓試驗的新方法和潮流。


我公司調頻諧振裝置主要功能及其技術特點:

1、裝置具有過壓、過流、零位啟動、系統失諧(閃絡)等保護功能,過壓過流保護值可以根據用戶需要整定,試品閃絡時閃絡保護動作并能記下閃絡電壓值,以供試驗分析。

2、整個裝置單件重量很輕,便于現場使用。

3、裝置具有三種工作模式:全自動模式、手動模式、自動調諧手動升壓模式;方便用戶根據現場情況靈活選擇,提高試驗速度。

4、能存儲和異地打印數據,存入的數據編號是數字,方便用戶識別和查找。

5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定,掃頻方向可以向上、向下選擇,同時液晶大屏幕顯示掃描曲線,方便使用者直觀了解是否找到諧振點。

6、采用DSP平臺技術,可根據用戶需要增減功能和升級,人機交換界面更為人性化。

7、所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的,在整個系統中,電源只需要提供系統中有功消耗的部分,因此試驗所需的電源功率只有試驗容量的1/Q。

8、設備的重量和體積大大減少。串聯諧振裝置中,省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器,而且,諧振激磁電源只需試驗容量的1/Q,使得系統重量和體積大大減少,一般為普通試驗裝置的1/10-1/30。

9、有效改善輸出電壓波形。諧振電源是諧振式濾波電路,能改善輸出電壓的波形畸變,獲得很好的正弦波形,有效防止了諧波峰值對試品的誤擊穿。

10、防止大的短路電流燒傷故障點。在串聯諧振狀態,當試品的絕緣弱點被擊穿時,電路立即脫諧,回路電流迅速下降為正常試驗電流的1/Q,而用并聯諧振或者試驗變壓器做耐壓試驗時,擊穿電流立即上升幾十倍,兩者相比,短路電流與擊穿電流相差數百倍。串聯諧振能有效的找到絕緣弱點,又不存在大的短路電流燒傷故障點的憂患。

11、不會出現任何恢復過電壓。試品發生擊穿時,因失去諧振條件,高電壓也立即消失,電弧即刻熄滅,且恢復電壓的再建立過程很長,很容易在再次達到閃絡電壓前斷開電源,這種電壓的恢復過程是一種能量積累的間歇振蕩過程,其過程長,而且不會出現任何恢復過電壓。

 試驗時設備組合方式:

組合方式

被試品對象

電抗器選擇

(33.75kVA/27kV四節)

激勵變壓器

輸出端選擇

試驗電壓(kV)

10kV/300mm2電纜3km

使用四節電抗器并聯

1.5kV

≤22kV

10kV/2000kVA主變

使用兩節電抗器串聯配20000pF/40kV補償電容器

1.5kV

≤28kV

10kV開關等變電站設備

使用電抗器三節串聯

3kV

≤42kV

35kV/300mm2電纜1km

使用電抗器兩節串聯兩組并聯

3kV

≤52kV

35kV/6300kVA主變

使用四節電抗器串聯加10000pF/80kV補償電容器

6kV

≤68kV

35kV開關等變電站設備

使用電抗器四節串聯

6kV

≤95kV





主要技術參數:

1.額定容量:135kVA

2.額定電壓:27kV;54kV;108kV

3.額定電流:5A;2.5A;1.25A

4.測量精度:系統有效值1.5級

5.工作頻率:30-300Hz

6.裝置輸出波形:正弦波

7.品質因素:裝置自身Q≥30(f=45Hz)

8.波形畸變率:輸出電壓波形畸變率≤1%

9.輸入電源:單相220或三相380V電壓,頻率為50Hz

10.工作時間:額定負載下允許連續60min;過壓1.1倍1分鐘

11.溫    升:額定負載下連續運行60min后溫升≤65K

12.保護功能:過壓、過流、零位啟動、系統失諧(閃絡)等保護功能

13.環境溫度:-20℃-55℃

14.相對濕度:≤90%RH

15.海拔高度:≤3000米



使用說明:

☉ 使用前檢查設備是否完好,并請對照產品說明書確認附件是否齊全;
☉ 確認設備供電電壓后,對設備通電自檢,查看設備是否能正常運行;
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據;
☉ 實驗后拆除連線并裝箱,清潔設備;并做好定期維護;
